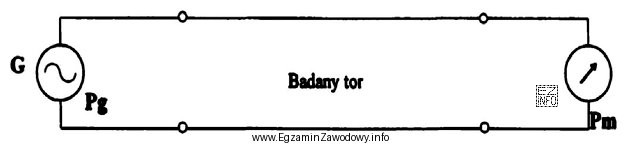

Tłumienie toru telekomunikacyjnego opisuje, o ile zmniejsza się poziom sygnału po przejściu przez tor (np. odcinek kabla, łącza, połączenia). W praktyce wyznacza się je przez porównanie wielkości sygnału (np. napięcia, mocy lub poziomu w dB) na początku i na końcu badanego odcinka, przy zadanym sygnale testowym oraz ustalonych warunkach pomiaru. Dlatego układ pomiarowy, który pokazuje tor między źródłem sygnału a przyrządem mierzącym poziom na wyjściu (często z odniesieniem do poziomu wejściowego), służy do wyznaczania tłumienia.
Pozostałe odpowiedzi dotyczą innych klas pomiarów:
- Impedancję kojarzy się z dopasowaniem linii do źródła/odbiornika i zwykle wyznacza metodami charakterystycznymi dla pomiarów impedancyjnych (np. mostki, reflektometria, analizatory), a nie prostym porównaniem poziomów sygnału "przed i po".
- Rezystancja pętli jest parametrem DC toru miedzianego (zależnym m.in. od przekroju i długości żył). Typowo mierzy się ją omomierzem lub miernikami pętli, często z kompensacją rezystancji przewodów pomiarowych; nie jest to pomiar oparty o spadek poziomu sygnału testowego w sensie transmisyjnym.
- Rezystancja izolacji opisuje stan dielektryka między żyłami lub żyłą a ekranem/ziemią. Standardowo wymaga podania napięcia probierczego i pomiaru bardzo dużych rezystancji (megomierz). To inny cel i inny typ układu pomiarowego niż ten używany do oceny tłumienia.
Wskazówka egzaminacyjna: jeśli na schemacie widzisz tor "wpięty" między źródło sygnału i pomiar poziomu na wyjściu (często w odniesieniu do wejścia), myśl o parametrach transmisyjnych, takich jak tłumienie. Jeśli widzisz pomiar prądu i napięcia w obwodzie stałoprądowym lub źródło wysokiego napięcia probierczego, wtedy rozważ rezystancje.
