KWALIFIKACJA ELM3 - STYCZEŃ 2019

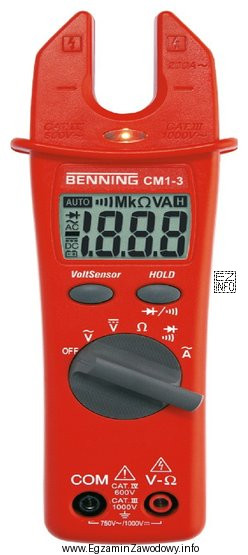

Poprawna jest odpowiedź: "Prąd tylko zmienny, napięcia stałe i zmienne." Taki wniosek wyciąga się z typowych oznaczeń na przełączniku funkcji oraz przy gniazdach miernika.

Dlaczego tak?

• Jeżeli w części dotyczącej pomiaru prądu dostępny jest wyłącznie symbol A~, oznacza to, że miernik jest przystosowany do pomiaru prądu przemiennego, a nie ma trybu A⎓ (prąd stały). W praktyce spotyka się to np. w niektórych miernikach cęgowych lub przyrządach, które ograniczają pomiar prądu do AC.
• Jeżeli w części dotyczącej pomiaru napięcia występują oznaczenia V⎓ oraz V~, miernik pozwala mierzyć zarówno napięcie stałe, jak i napięcie zmienne.

Dlaczego pozostałe odpowiedzi są niepoprawne?

• "Prąd stały i zmienny, napięcia tylko zmienne." jest sprzeczne z sytuacją, w której miernik ma tryb napięcia DC (V⎓). Skoro jest V⎓, to nie można mówić, że napięcia są tylko zmienne.
• "Prąd stały i zmienny, napięcia stałe i zmienne." zakłada obecność trybu prądu stałego (A⎓). Jeśli na mierniku nie ma A⎓, taka odpowiedź rozszerza możliwości przyrządu ponad to, co wynika z oznaczeń.
• "Prąd tylko zmienny, napięcia tylko zmienne." pomija możliwość pomiaru napięcia stałego. Gdy widnieje V⎓, miernik umożliwia pomiar DC, więc odpowiedź zawęża funkcje niezgodnie z oznaczeniami.

Wskazówka egzaminacyjna: zawsze rozdzielaj analizę na dwa niezależne bloki: prąd (A) i napięcie (V). Następnie dla każdego sprawdź, czy występuje symbol AC (tylda "~") i/lub DC (linia ciągła i przerywana). To minimalizuje pomyłki wynikające z automatycznego "dopowiadania" funkcji miernika.
