Komparator jest układem, którego zadaniem jest porównanie dwóch napięć. W kontekście przetworników analogowo-cyfrowych (A/C, ADC) komparator porównuje typowo napięcie mierzone (np. Vin) z napięciem odniesienia lub progiem (np. Vref). Wynikiem porównania jest stan logiczny na wyjściu, który informuje, czy napięcie na jednym wejściu jest większe od napięcia na drugim.
Dlatego symbol komparatora na schemacie powinien wskazywać:
- dwa wejścia (najczęściej oznaczane jako wejście nieodwracające + oraz odwracające −),
- jedno wyjście (często opisywane jako Vout),
- funkcję porównywania, a nie wzmacniania liniowego.

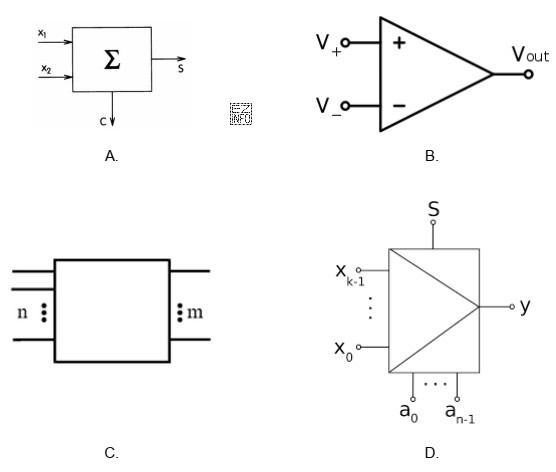

W zadaniu poprawna jest ta odpowiedź graficzna, która przedstawia właśnie taki symbol: dwa wejścia z oznaczeniami + i − oraz pojedyncze wyjście. To odpowiada roli komparatora w ADC: generuje sygnał "większe/mniejsze", wykorzystywany dalej w logice przetwarzania.
Pozostałe symbole są niepoprawne, jeżeli przedstawiają inne elementy (np. układy bez dwóch wejść porównawczych, elementy pasywne, bramki logiczne lub symbole wzmacniaczy/układów o innej funkcji). Typowym błędem jest wybór symbolu, który wygląda podobnie (np. ogólny trójkąt bez jednoznacznych oznaczeń wejść), ale nie komunikuje jednoznacznie funkcji porównania dwóch napięć.
Wskazówka egzaminacyjna: szukaj na rysunku dwóch wejść opisanych znakami +/− (albo równoważnymi oznaczeniami) i pojedynczego wyjścia; to najszybszy sposób identyfikacji komparatora na schemacie.
