Wymienniki ciepła można klasyfikować m.in. według układu kierunków przepływu oraz według konstrukcji. W tym zadaniu kluczowe jest odczytanie z rysunku relacji między kierunkami przepływu dwóch mediów.

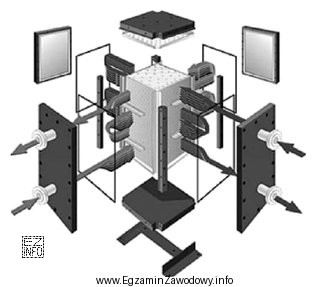

Krzyżowy oznacza, że strumienie obu mediów w obszarze wymiany ciepła są do siebie zasadniczo prostopadłe. Na schematach zwykle widać kanały lub strzałki przepływu przecinające się pod kątem ok. 90°. Taki układ jest typowy np. dla wielu wymienników w wentylacji (odzysk ciepła), chłodnicach powietrza czy niektórych nagrzewnicach.
Dlaczego pozostałe odpowiedzi są błędne?
- Płytowy – to nazwa konstrukcji: pakiet płyt z kanałami. Wymiennik płytowy może pracować w różnych układach przepływu (np. przeciwprądowym lub krzyżowym), więc sama informacja "płytowy" nie opisuje jednoznacznie kierunków strumieni.
- Współprądowy – dotyczy sytuacji, gdy oba media płyną równolegle w tym samym kierunku (strzałki są zgodne). Jeśli na rysunku kierunki są prostopadłe, nie jest to współprąd.
- Płaszczowo-rurowy – to również typ konstrukcji (wiązka rur w płaszczu). Taki wymiennik także może mieć różne konfiguracje przepływu, a na schematach rozpoznaje się go po charakterystycznym układzie rur i płaszcza, nie po samym fakcie krzyżowania strumieni.
Wskazówka egzaminacyjna: najpierw ustal, czy odpowiedzi opisują kierunek przepływu (współprądowy/krzyżowy) czy budowę (płytowy/płaszczowo-rurowy). Jeśli na rysunku podano strzałki przepływu, zwykle właśnie to jest kluczem do poprawnej odpowiedzi.
