Podgrzewacz powietrza (air preheater) jest elementem układu kotłowego, którego zadaniem jest podniesienie temperatury powietrza doprowadzanego do paleniska z wykorzystaniem ciepła spalin. Dzięki temu rośnie sprawność wytwarzania ciepła, a proces spalania jest stabilniejszy.
W schematach technologicznych kotła podgrzewacz powietrza jest zwykle przedstawiany jako wymiennik ciepła umieszczony w ciągu spalin, a jednocześnie połączony z torem powietrza (powietrze przepływa przez część wymiennika, a spaliny opływają/ przepływają przez drugą stronę).

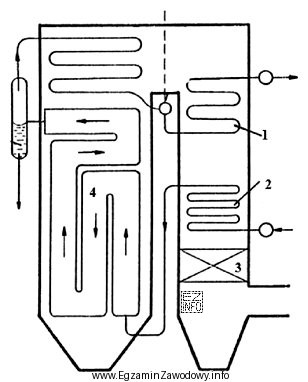

Odpowiedź "3" jest poprawna, ponieważ na dołączonym schemacie to właśnie numer 3 wskazuje element, który pełni funkcję podgrzewacza powietrza (wymiennik między spalinami a powietrzem do spalania).
Pozostałe numery są błędne, bo odnoszą się do innych elementów kotła lub instalacji pomocniczych. Typowe pomyłki dotyczą:
- zastąpienia podgrzewacza powietrza ekonomizerem (podgrzewacz wody zasilającej),
- mylenia go z przegrzewaczem pary (podnosi temperaturę pary),
- wskazania elementu toru powietrza (np. wentylatora) zamiast wymiennika.
Wskazówka egzaminacyjna: zanim wybierzesz numer, prześledź na schemacie kierunek przepływu spalin i powietrza, a następnie znajdź miejsce, w którym oba tory są sprzężone przez wymiennik ciepła.
