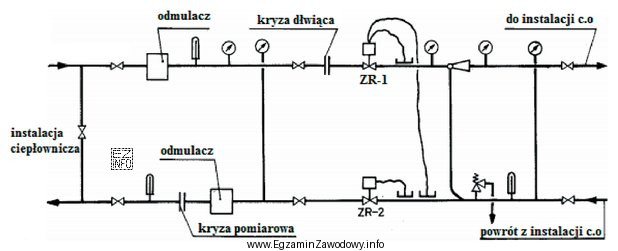

Wodny węzeł cieplny może pełnić różne funkcje w zależności od tego, jakie elementy armatury i automatyki zastosowano na schemacie. Jeżeli układ umożliwia obniżenie temperatury, to w praktyce musi istnieć mechanizm regulacji temperatury po stronie instalacji odbiorczej, np. przez zmianę przepływu przez wymiennik lub przez mieszanie strumieni (typowe rozwiązania to zawory regulacyjne lub mieszające wraz z automatyką).
Jeżeli układ umożliwia obniżenie ciśnienia, na schemacie powinien występować element realizujący redukcję/dławienie (np. reduktor ciśnienia lub rozwiązanie o równoważnym skutku), dzięki czemu po stronie instalacji odbiorczej można utrzymać niższe ciśnienie niż po stronie zasilania.
Odpowiedź "z możliwością obniżenia temperatury i ciśnienia czynnika" jest poprawna, gdy ze schematu wynika obecność rozwiązań dla obu tych funkcji jednocześnie.
- Wariant "bez możliwości obniżenia temperatury i ciśnienia czynnika" jest błędny, bo zakłada brak obu funkcji, co nie pasuje do węzła wyposażonego w elementy regulacyjne i redukcyjne.
- Wariant "bez możliwości obniżenia temperatury, z możliwości obniżenia ciśnienia czynnika" odpowiadałby układowi z redukcją ciśnienia, ale bez regulacji temperatury po stronie odbiorczej; to typowa pomyłka wynikająca z niedostrzeżenia funkcji mieszania/regulacji.
- Wariant "z możliwością obniżenia temperatury, bez możliwości obniżenia ciśnienia czynnika" odpowiadałby węzłowi, który reguluje temperaturę, ale nie ma elementu redukującego ciśnienie; bywa wybierany, gdy uczeń traktuje spadki ciśnienia na armaturze jako "redukcję", mimo że to nie to samo co kontrolowane obniżenie ciśnienia do zadanego poziomu.
Na egzaminie warto patrzeć na schemat funkcjonalnie: co odpowiada za temperaturę oraz co odpowiada za ciśnienie. Dopiero suma tych obserwacji pozwala wybrać jedną, jednoznacznie pasującą odpowiedź.
