Instrukcja zegara TOF (opóźnione wyłączenie, tzw. off-delay) służy do tego, aby nie wyłączać od razu wyjścia po zaniku sygnału sterującego. Kluczowa cecha: opóźnienie dotyczy momentu przejścia wejścia z 1 na 0.

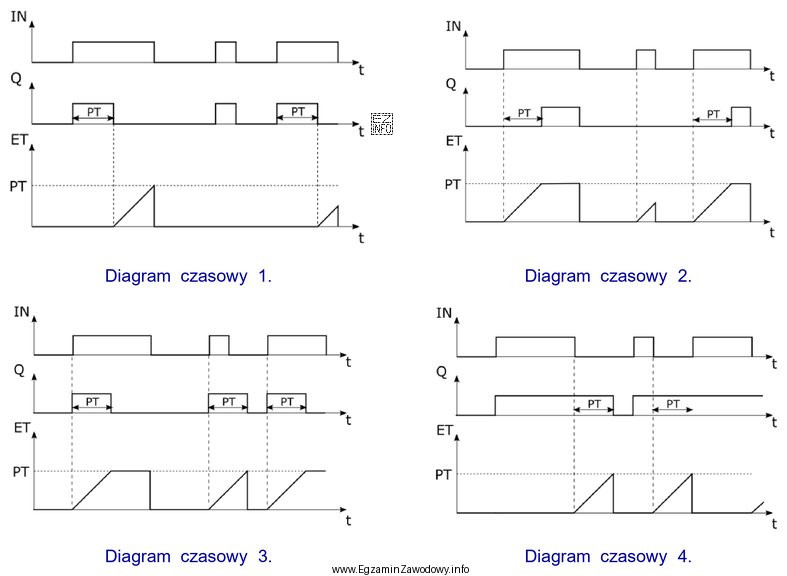

Jak czytać poprawny diagram czasowy dla TOF:
- Gdy wejście IN jest w stanie 1, wyjście Q jest w stanie 1 (zależnie od implementacji może być to stan natychmiastowy).
- Gdy wejście IN spada do 0, wyjście Q nie spada od razu, tylko pozostaje w stanie 1 jeszcze przez zadany czas (czas nastawy).
- Po upływie tego czasu wyjście Q przechodzi na 0, o ile wejście w tym czasie nie wróciło do 1.
Dlatego poprawny diagram to taki, na którym widać "ogon czasowy" na wyjściu: fragment, w którym IN=0, a Q=1 jeszcze przez pewien czas. To odróżnia TOF od timera opóźnionego załączenia, gdzie opóźnienie pojawia się przy narastaniu sygnału (0→1) i Q włącza się dopiero po czasie.
Pozostałe diagramy bywają błędnie wybierane z typowych powodów:
- Diagram odpowiadający opóźnionemu załączeniu: wyjście włącza się po czasie od pojawienia się IN=1, co nie jest zasadą TOF.
- Diagram impulsowy: wyjście generuje impuls o stałej długości niezależnie od czasu trwania IN, co opisuje inny typ funkcji czasowej.
- Diagram "bez opóźnienia": Q kopiuje IN natychmiast, co nie pokazuje działania elementu czasowego.
W praktyce TOF spotkasz np. przy podtrzymaniu wentylatora/odciągu po wyłączeniu maszyny, opóźnionym wygaszaniu oświetlenia czy pracy pompy po zaniku sygnału. Na egzaminie zawsze sprawdzaj, przy którym zboczu (narastającym czy opadającym) występuje opóźnienie.
