Wentylator ciągu jest urządzeniem pracującym w torze spalin. Jego zadaniem jest wymuszenie przepływu spalin (lub utrzymanie odpowiedniego podciśnienia w komorze spalania), co stabilizuje proces spalania i ułatwia odprowadzenie spalin przez kolejne elementy układu (np. kanały spalin, urządzenia odpylania, komin).

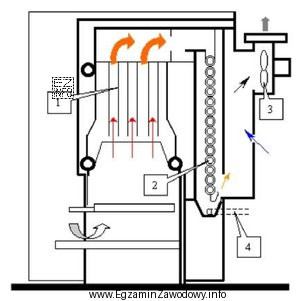

W pytaniach opartych o rysunek kluczowa jest umiejętność rozpoznania, w którym obiegu znajduje się oznaczony element. Jeżeli numer "3" jest wpięty w kanał spalinowy, a symbol graficzny odpowiada maszynie wirnikowej (wentylator), wtedy poprawnym wyborem jest "wentylator ciągu".
Dlaczego pozostałe odpowiedzi nie pasują typowo do takiego oznaczenia na schemacie:
- "Pompa obiegowa" pracuje w obiegu wodnym (woda kotłowa/instalacyjna). Na schematach jest łączona z rurociągami wody, zaworami i armaturą, a nie z kanałami spalin.
- "Palnik pyłowy" jest elementem układu spalania i doprowadzenia paliwa do komory paleniskowej. Jego symbol i umiejscowienie zwykle są przy komorze spalania, a nie w części odprowadzania spalin.
- "Wymiennik ciepła" (powierzchnie ogrzewalne) stanowi zasadniczą część kotła i na rysunkach bywa przedstawiany jako rozbudowany blok/sekcja, często powiązana z obiegiem wody/pary, a nie jako pojedynczy napędzany element wirnikowy.
Wskazówka egzaminacyjna: przed wyborem odpowiedzi zawsze sprawdź, czy oznaczony element jest po stronie spalin, wody czy paliwa. To najprostszy sposób uniknięcia pomyłek wynikających z podobieństwa nazw urządzeń.
