Silnik widlaste (typu V) to konstrukcja, w której cylindry są zgrupowane w dwa oddzielne banki (dwie "połówki" silnika) ustawione pod określonym kątem. W uproszczonych rysunkach/diagramach najłatwiej rozpoznać go po tym, że widoczne są dwie głowice lub dwa rzędy cylindrów zbiegające się do wspólnego wału korbowego, co daje charakterystyczny kształt litery V.

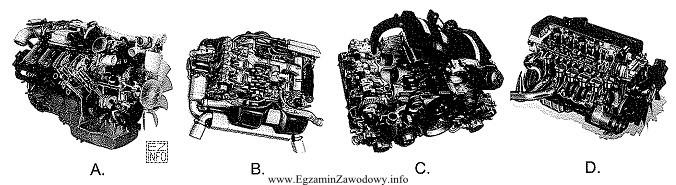

Odpowiedź "Silnik oznaczony literą A to silnik widlasty" jest poprawna, ponieważ rysunek A przedstawia właśnie dwa rzędy cylindrów ustawione pod kątem (zamiast jednego rzędu w linii). To jest cecha definicyjna układu widlastego.
Pozostałe propozycje są nieprawidłowe, ponieważ przedstawiają inne układy:
- częsty błąd to uznanie silnika rzędowego za widlasty, gdy rysunek jest perspektywiczny i sprawia wrażenie "rozchylonego" – w rzędowym cylindry są jednak w jednym banku;
- układ płaski (przeciwległy/boxer) ma dwa banki, ale cylindry są ułożone naprzeciw siebie pod kątem bliskim 180°, co zwykle wygląda jak "rozłożone na boki", a nie jak litera V;
- silniki o nietypowych układach (np. W) mają więcej niż dwa banki lub inną geometrię, więc nie spełniają prostej definicji układu V.
W praktyce warsztatowej rozpoznanie układu cylindrów pomaga przewidywać dostęp do osprzętu (np. świec/cewek), rozmieszczenie kolektorów i elementów dolotu/wydechu oraz typowe miejsca nieszczelności. Na egzaminie warto szukać na rysunku cech krytycznych: liczby banków cylindrów i ich ustawienia względem siebie, zamiast kierować się samym "kształtem" obudowy silnika.
