W języku LD (LAD) można spotkać elementy, które nie reagują na sam stan sygnału (0 lub 1), lecz na jego zmianę w czasie, czyli zbocze. Zbocze opadające oznacza przejście sygnału z wartości 1 do 0.
"Cewka reagująca na opadające zbocze" realizuje typową funkcję zdarzeniową: aktywuje wyjście/bit tylko w chwili wystąpienia przejścia 1→0 (najczęściej jako impuls jednocyklowy, tzn. ważny przez jeden skan PLC). Dzięki temu unika się wielokrotnego wykonywania akcji w kolejnych cyklach, gdy sygnał pozostaje już w stanie 0.

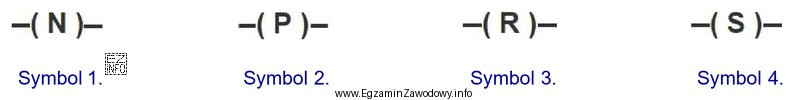

Dlaczego odpowiedź oznaczona jako Symbol 1 jest poprawna?
Bo wskazuje symbol (w danym zestawie graficznym) przypisany do detekcji zbocza opadającego dla cewki/wyjścia. Kluczowe jest rozpoznanie, że chodzi o reakcję na przejście 1→0, a nie na narastanie ani na stan ciągły.
Dlaczego pozostałe symbole są niepoprawne?
- Symbol 2 – typowo odpowiada innej funkcji (np. reakcja na zbocze narastające 0→1 albo zwykła cewka). W takim przypadku zadziałanie nastąpiłoby przy innej zmianie sygnału lub byłoby podtrzymywane stanem.
- Symbol 3 – zwykle oznacza odmienne zachowanie czasowe/logiczne (np. negację, podtrzymanie, cewkę reset/set lub inną instrukcję specjalną). To nie jest selektywna reakcja na przejście 1→0.
- Symbol 4 – odpowiada innej klasie elementu albo innemu typowi wyzwalania. Może wyglądać "podobnie", ale nie koduje opadającego zbocza dla cewki w tym kontekście.
Wskazówka egzaminacyjna: zawsze rozdzielaj w myśleniu: (1) stan sygnału, (2) zbocze narastające 0→1, (3) zbocze opadające 1→0. Pytanie dotyczy wyłącznie punktu (3), czyli momentu zaniku sygnału.
