KWALIFIKACJA ELM6 - STYCZEŃ 2023 (test 2)

Wyjaśnienie poprawnej odpowiedzi:

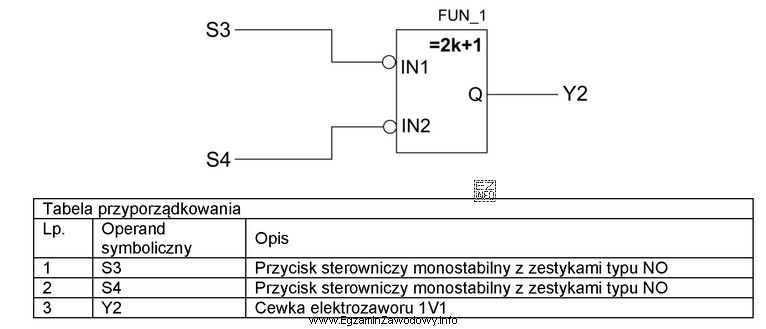

Na podstawie schematu blokowego w języku FBD (Function Block Diagram) przedstawionego na zdjęciu, można zauważyć, że blok funkcji logicznej oznaczony jako "FUN_1" ma dwa wejścia IN1 i IN2, które są połączone z przyciskami S3 i S4. Wyjście Q tego bloku jest połączone z cewką Y2. Przyciski S3 i S4 są typu NO (normally open), co oznacza, że są rozwarte, gdy nie są naciskane. Blok funkcji logicznej "FUN_1" realizuje funkcję XOR (exclusive OR), ponieważ cewka Y2 będzie aktywowana tylko wtedy, gdy jeden z przycisków S3 lub S4 będzie naciśnięty, ale nie oba jednocześnie.
