KWALIFIKACJA ELM6 - STYCZEŃ 2024



PYTANIE NR 18.

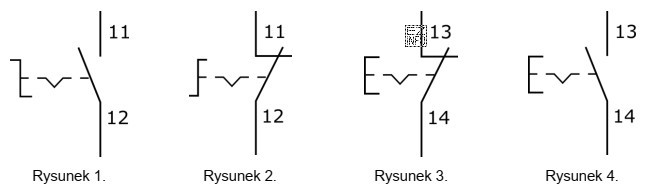

Który z rysunków przedstawia prawidłowo narysowany i opisany symbol graficzny przełącznika z zestykiem NC, przełączanym przez przekręcenie?
Który z rysunków przedstawia prawidłowo narysowany i
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Rysunek 2. przedstawia symbol graficzny przełącznika z zestykiem NC (Normally Closed - normalnie zamknięty), który jest przełączany przez przekręcenie. Zestyk NC jest zaznaczony jako styk, który w stanie spoczynkowym (bez działania siły zewnętrznej) jest zamknięty, co jest zgodne z definicją zestyku NC. Pozostałe rysunki przedstawiają inne typy przełączników lub zestyków, które nie odpowiadają opisowi z pytania.
