KWALIFIKACJA ELE2 - CZERWIEC 2021

PYTANIE NR 36.

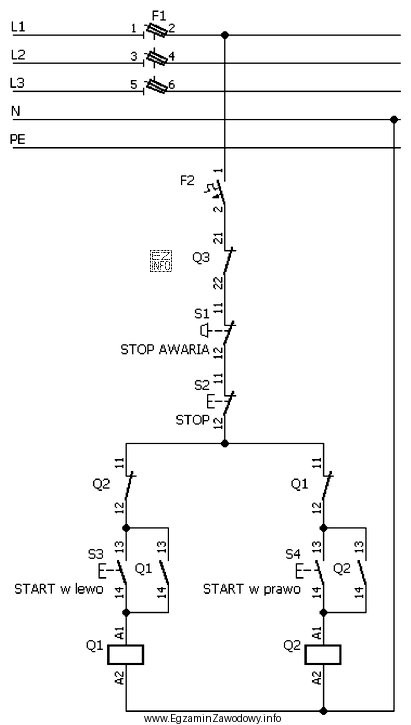

Który z wymienionych zestyków pomocniczych układu przedstawionego na schemacie uległ uszkodzeniu, skoro nie da się załączyć stycznika Q2?
Ilustracja przedstawia schemat elektryczny, który jest częścią egzaminu zawodowego dla elektromechaników, kwalifikacja ELE1
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W układzie nawrotnym blokada elektryczna jest realizowana stykiem NC stycznika przeciwnego, włączonym szeregowo przed cewką. Jeśli "nie da się załączyć" Q2, oznacza to przerwę w jego torze sterowania. Uszkodzony styk NC Q1 przerywa zasilanie cewki Q2 i uniemożliwia zadziałanie.

Pełne wyjaśnienie:

W układach sterowania nawrotnego stosuje się dwa styczniki (np. Q1 i Q2) dla dwóch kierunków pracy. Aby nie dopuścić do jednoczesnego załączenia obu kierunków, stosuje się blokadę elektryczną wykonaną na stykach pomocniczych NC (rozwiernych).

Kluczowa jest różnica funkcjonalna między stykami:

  • NC (rozwierny) używany do blokady jest włączony szeregowo w obwód zasilania cewki stycznika przeciwnego. Gdy blokujący styk jest otwarty lub uszkodzony, w obwodzie powstaje przerwa i cewka nie może zadziałać.
  • NO (zwierny) używany do podtrzymania jest włączony równolegle do przycisku START. Jego uszkodzenie zwykle nie uniemożliwia chwilowego załączenia stycznika przy wciśniętym START, ale powoduje brak podtrzymania po puszczeniu przycisku.

Opis objawu w pytaniu brzmi: "nie da się załączyć stycznika Q2". Taki symptom wskazuje na problem w torze szeregowym zasilającym cewkę Q2 (brak doprowadzenia napięcia do cewki), a nie na tor podtrzymania.

W typowym układzie nawrotnym w gałęzi sterującej Q2 znajduje się styk NC stycznika Q1 jako blokada. Jeśli ten styk ulegnie uszkodzeniu (np. pozostaje rozwarty lub ma przerwę), obwód cewki Q2 jest przerwany i Q2 nie załączy się niezależnie od stanu przycisku START.

Pozostałe odpowiedzi nie pasują do objawu:

  • Uszkodzony NO stycznika Q2 lub NO stycznika Q1 wiąże się typowo z brakiem samopodtrzymania, a nie z całkowitą niemożnością zadziałania.
  • Uszkodzony NC stycznika Q2 blokowałby przede wszystkim możliwość załączenia Q1 (bo jest w szeregu w gałęzi Q1), a nie Q2.

W diagnostyce praktycznej warto iść "po kolei" po elementach szeregowch: od zasilania obwodu sterowania, przez STOP-y i zabezpieczenia, aż do styku blokady przed cewką. Objaw "brak załączenia" to najczęściej przerwa w torze szeregowym.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Blokada elektryczna to rozwiązanie, które uniemożliwia jednoczesne załączenie dwóch styczników odpowiadających przeciwnym kierunkom. Realizuje się ją zwykle stykami pomocniczymi NC włączonymi szeregowo w obwód cewki stycznika przeciwnego, aby przerwać sterowanie.
Styk NC w stanie spoczynku przewodzi, więc pozwala na uruchomienie układu. Po zadziałaniu stycznika jego NC się rozwiera i odcina sterowanie drugiego stycznika. Styk NO działa odwrotnie i nie spełnia roli "odcięcia" w torze szeregowym.
Uszkodzony styk NC w torze szeregowym zwykle daje objaw: "nie da się załączyć" (cewka nie reaguje). Uszkodzony styk NO podtrzymania częściej daje objaw: "załącza tylko na czas trzymania START", a po puszczeniu przycisku stycznik odpada.
Połączenie szeregowe oznacza, że prąd sterowania musi przepłynąć przez każdy element po kolei, aby dotrzeć do cewki. Jeśli którykolwiek element (np. STOP, termik, styk blokady NC) jest rozwarty lub uszkodzony, powstaje przerwa i cewka nie otrzymuje zasilania.
Styk NO stycznika służy do samopodtrzymania: po załączeniu stycznika zwiera się i "omija" przycisk START, dzięki czemu cewka nadal jest zasilana po puszczeniu przycisku. Bez tego styku praca jest możliwa tylko podczas naciskania START.
W typowym układzie nawrotnym załączenie Q2 blokuje styk pomocniczy NC stycznika przeciwnego (Q1), włączony szeregowo w gałęzi cewki Q2. Gdy Q1 pracuje, jego NC się rozwiera i odcina zasilanie cewki Q2, zapobiegając kolizji.
Najczęściej wykonuje się pomiar ciągłości (omomierzem) przy wyłączonym zasilaniu lub pomiar napięcia w obwodzie sterowania przy zachowaniu zasad bezpieczeństwa. Jeśli na wejściu styku jest napięcie, a na wyjściu nie ma go mimo prawidłowego stanu, może to wskazywać przerwę/uszkodzenie styku.
Zwykle nie. Styk NO podtrzymania jest równoległy do START, więc do pierwszego załączenia wystarcza sprawny przycisk START i tor szeregowy. Uszkodzony NO powoduje najczęściej tylko brak podtrzymania. Całkowity brak reakcji częściej oznacza przerwę w torze szeregowym.
Częsty błąd to wybór styku NO przy objawie "nie da się załączyć", bo uczniowie kojarzą NO z "ważnym" stykiem. Drugi błąd to kierowanie się nazwą stycznika z treści (Q2) zamiast analizą, że blokada Q2 jest realizowana stykiem NC stycznika przeciwnego (Q1).
Najpierw sprawdź elementy szeregowe: zasilanie obwodu sterowania, bezpiecznik/transformator (jeśli jest), STOP awaryjny, STOP, termik, oraz styk blokady NC przed cewką. Dopiero potem sprawdzaj gałąź podtrzymania (NO). Taka kolejność skraca czas szukania przerwy.
info

Statystycznie 44% uczniów zna prawidłową odpowiedź. trudne

Eksperci podkreślają: "W układzie nawrotnym blokada elektryczna jest realizowana stykiem NC stycznika przeciwnego, włączonym szeregowo przed cewką."

Źródła:

  • IEC 60204-1:2016, Safety of machinery — Electrical equipment of machines — Part 1: General requirements (rozdziały dot. obwodów sterowania i urządzeń łączeniowych)
  • IEC 60947-4-1:2018, Low-voltage switchgear and controlgear — Part 4-1: Contactors and motor-starters (zakres: styczniki, styki pomocnicze i ich funkcje)

Materiały:

  • Dokumentacja producenta styczników (opis zacisków styków pomocniczych NO/NC oraz cewki)
  • Podręczniki do elektrotechniki i aparatury łączeniowej dla technikum (rozdziały: styczniki, układy nawrotne)
  • Zadania egzaminacyjne z czytania schematów sterowania (układy: STOP/START, samopodtrzymanie, blokada)
