KWALIFIKACJA ELM6 - STYCZEŃ 2017 (test 2)

PYTANIE NR 16.
Który z zamieszczonych diagramów czasowych ilustruje cykl pracy układu przedstawionego na schemacie?

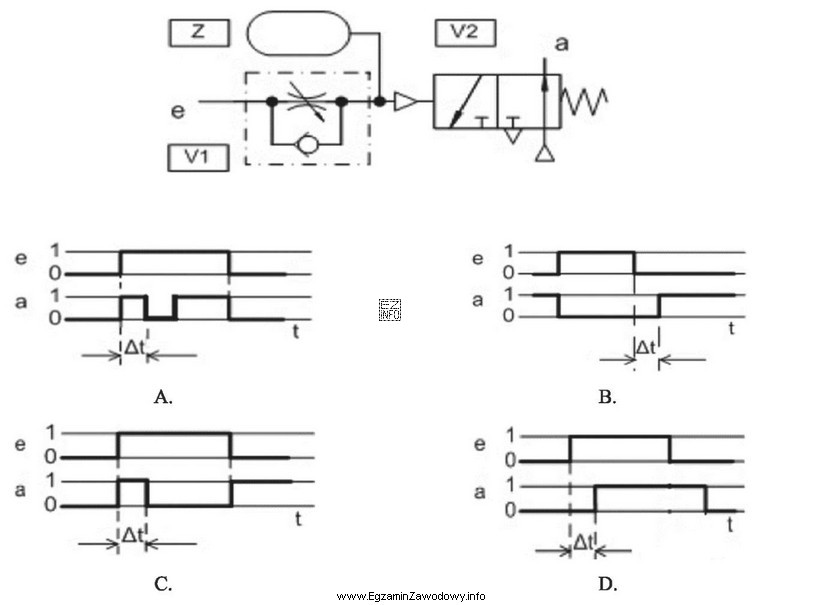

Ilustracja przedstawia schemat układu pneumatycznego oraz cztery diagramy czasowe oznaczone literami A, B, C i D.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Aby dopasować diagram czasowy do cyklu pracy układu, porównuje się kolejność zmian stanów na wejściach (np. czujniki) i wyjściach (np. elementy wykonawcze), a także czasy trwania oraz opóźnienia między zdarzeniami.
Diagram "B." jako jedyny zachowuje zgodne następstwo i relacje czasowe wynikające ze schematu.

Pełne wyjaśnienie:

W zadaniach typu "schemat układu + cztery diagramy czasowe" kluczowe jest systematyczne dopasowanie przebiegów do logiki działania układu. Diagram czasowy pokazuje, kiedy dany sygnał zmienia stan oraz jak długo ten stan się utrzymuje. Z kolei schemat układu (elektryczny, pneumatyczny, hydrauliczny albo blokowy/PLC) mówi, od czego zależy załączenie elementu wykonawczego i jakie warunki muszą zajść, aby cykl przeszedł do kolejnego kroku.

Poprawne rozwiązanie uzyskuje się, gdy wykonasz następujące kroki:

  • Ustal punkt startu cyklu (stan spoczynkowy) i pierwszy warunek uruchomienia. To wyznacza pierwszy "ruch" na diagramie.
  • Wypisz zdarzenia w kolejności: zadziałanie czujnika, załączenie wyjścia, osiągnięcie położenia, wyłączenie wyjścia itd. Następnie szukaj diagramu, który pokazuje te zdarzenia w identycznym porządku.
  • Sprawdź zależności przyczynowo‑skutkowe: sygnał wejściowy nie powinien "wyprzedzać" fizycznie tego, co go powoduje, a wyjście sterujące zwykle nie może zniknąć przed spełnieniem warunku podtrzymania (jeśli wynika to ze schematu).
  • Zwróć uwagę na opóźnienia (czas reakcji, zwłoka, podtrzymanie). Wiele błędnych diagramów różni się właśnie przesunięciem w czasie, a nie samą kolejnością.
  • Zweryfikuj cały cykl od początku do końca, a nie tylko fragment: błędne propozycje często "pasują" w środku, ale nie domykają cyklu lub mają nieprawidłowy powrót do stanu początkowego.

Odpowiedź "B." jest poprawna, ponieważ przedstawia cykl pracy z zachowaniem zgodnych relacji czasowych między sygnałami wynikających ze schematu: właściwą kolejność zmian, właściwe czasy podtrzymania oraz brak sprzeczności (np. brak sytuacji, w której czujnik sygnalizuje stan niemożliwy do osiągnięcia przy danych wyjściach).

Pozostałe diagramy są niepoprawne typowo z jednego z poniższych powodów: pokazują odwróconą kolejność zdarzeń, mają niewłaściwe nakładanie się sygnałów (wyjście włącza się za wcześnie lub wyłącza za późno), pomijają wymagane podtrzymanie sygnału albo nie wracają do stanu spoczynkowego zgodnego ze schematem. W praktyce egzaminacyjnej warto zaznaczać na brudno "oś czasu zdarzeń" i dopiero potem eliminować diagramy, które nie spełniają choćby jednego warunku.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Diagram czasowy czyta się jako przebieg stanów sygnałów w czasie: oś pozioma to czas, a linie pokazują kiedy sygnał jest aktywny lub nieaktywny. Najpierw ustal stan początkowy, potem porównuj kolejność krawędzi (zmian) i czasy podtrzymania między sygnałami wejściowymi i wyjściowymi.
Cykl pracy to pełna sekwencja działania od stanu spoczynkowego, przez kolejne kroki (uruchomienie, wykonanie ruchu/procesu, osiągnięcie warunków czujników), aż do zakończenia i powrotu do stanu początkowego. Na diagramie czasowym widać go jako powtarzalny wzorzec zmian sygnałów.
Kolejność zdarzeń pokazuje logikę sterowania: co wyzwala następny krok i jakie warunki muszą zajść, aby układ przeszedł dalej. Jeśli diagram ma zamienione zdarzenia (np. sygnał czujnika pojawia się zanim wyjście mogło fizycznie zadziałać), to jest sprzeczny ze schematem i nie opisuje prawdziwego cyklu.
Najczęstsze błędy to: sprawdzanie tylko jednego sygnału zamiast całego zestawu, ignorowanie startu i końca cyklu, nieuwzględnianie opóźnień i podtrzymań, oraz "dopasowanie na oko" bez rozpisania kolejności zdarzeń. Pomaga wypisanie kroków cyklu i odhaczanie ich na diagramie.
Sygnał czujnika zwykle pojawia się jako reakcja na stan procesu (np. osiągnięcie położenia, obecność detalu). Na diagramie często zmienia się po zadziałaniu elementu wykonawczego, a nie przed nim. Szukaj zależności: najpierw sterowanie powoduje ruch, dopiero potem czujnik potwierdza efekt.
Tak, skala może być umowna (bez konkretnych wartości), ale relacje muszą się zgadzać: kolejność krawędzi, nakładanie sygnałów i proporcje wynikające z opóźnień. Jeśli zadanie nie podaje wartości czasów, oceniasz głównie logikę sekwencji, a nie dokładne liczby.
Opóźnienie widać jako przerwę czasową między zmianą jednego sygnału a zmianą drugiego (np. wyjście włącza się chwilę po spełnieniu warunku wejściowego). Zwłoka może wynikać z timera, bezwładności mechaniki lub filtracji sygnału. Na egzaminie porównuj, czy taki odstęp jest logiczny dla danego układu.
Porównaj początek i koniec przebiegów: po zakończeniu sekwencji sygnały powinny wrócić do stanów spoczynkowych (np. wyjścia wyłączone, czujniki w stanie bazowym), zgodnych ze schematem. Diagram, który kończy się "w połowie kroku" albo bez powrotu, zwykle nie opisuje pełnego cyklu pracy.
Najczęściej są to sygnały wejściowe (czujniki krańcowe, przyciski start/stop, czujniki obecności) oraz sygnały wyjściowe (cewki zaworów, styczniki, silniki, lampki). W mechatronice często analizuje się też sygnały pośrednie, np. warunki podtrzymania lub sygnały kroków sekwencji.
Ćwicz na wielu przykładach: najpierw rozpisuj sekwencję kroków z samego schematu, potem rysuj własny diagram i dopiero na końcu porównuj z gotowymi odpowiedziami. Ucz się typowych zależności: wyjście → ruch → potwierdzenie czujnika. To zmniejsza zgadywanie i przyspiesza analizę.
