Schemat układu pneumatycznego uznaje się za narysowany poprawnie wtedy, gdy spełnia jednocześnie dwa warunki: (1) zastosowano właściwe, jednoznaczne symbole elementów (np. zaworów rozdzielających, siłowników, przygotowania powietrza), oraz (2) połączenia między elementami odzwierciedlają poprawną logikę działania układu.
W praktyce podczas oceny rysunków warto sprawdzić kolejno:
- Źródło i przygotowanie powietrza – czy układ ma logiczny punkt zasilania, a elementy przygotowania są wpięte w odpowiednim miejscu.
- Połączenia portów – czy przyłącza zaworu i siłownika są skojarzone tak, by układ mógł realizować ruch w obie strony (jeżeli taki jest wymagany), oraz czy nie pomylono kanałów roboczych i odpowietrzeń.
- Sterowanie – czy linie sterujące (jeśli występują) są doprowadzone do właściwych stron elementu sterującego i nie "krzyżują" logiki działania.
- Odpowietrzenia i kierunki przepływu – czy zapewniono możliwość odprowadzenia powietrza i nie ma połączeń, które blokują przepływ lub tworzą sprzeczny obieg.

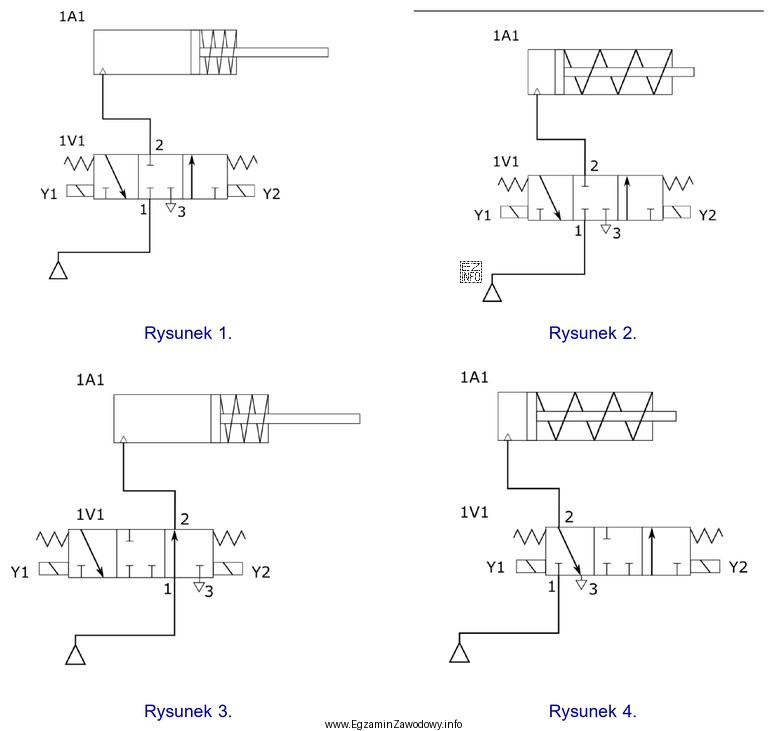

Odpowiedź "Na rysunku 2." jest poprawna, ponieważ tylko ten rysunek przedstawia kompletne i spójne odwzorowanie układu: symbole są użyte w poprawnym znaczeniu, a połączenia odpowiadają typowej strukturze toru zasilania i torów roboczych/sterujących. Pozostałe rysunki zawierają przynajmniej jeden błąd typowy dla schematów: niewłaściwe przypisanie portów, brak wymaganego odpowietrzenia, nielogiczne połączenie sterowania albo niezgodny z funkcją zapis elementu.
Na egzaminie pomagają dwie zasady: najpierw oceń funkcję (co ma się poruszyć i czym), potem symbole oraz sprawdź cały tor od zasilania do elementu wykonawczego. Dzięki temu unikasz wyboru na podstawie samego wyglądu rysunku.
