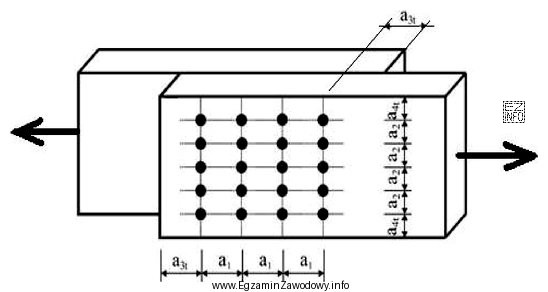

W połączeniach elementów drewnianych na łączniki mechaniczne (np. stalowe sworznie) projekt i rysunek techniczny zwykle rozróżniają kilka typów odległości i rozstawów: odległości łączników od krawędzi oraz rozstawy między łącznikami w rzędzie i między rzędami. Kluczowe jest, że pytanie dotyczy odległości skrajnych rzędów sworzni od końców, czyli od krawędzi poprzecznych (czoła) łączonych elementów.
Poprawna odpowiedź a3t wskazuje symbol użyty na rysunku do oznaczenia właśnie tej odległości: mierzonej od końca elementu do osi skrajnego rzędu łączników. W praktyce taka odległość ma znaczenie wykonawcze i bezpieczeństwa: zbyt małe odsunięcie łączników od czoła może sprzyjać uszkodzeniom drewna (np. pękaniu/rozłupywaniu) podczas montażu oraz pracy konstrukcji.
Pozostałe odpowiedzi są niepoprawne, ponieważ odnoszą się do innych wymiarów opisujących geometrię rozmieszczenia łączników. Typowe pomyłki wynikają z podobieństwa zapisów (a1, a2, a3t, a4t) i z braku rozróżnienia, czy wymiar jest liczony od krawędzi poprzecznej (koniec elementu), czy dotyczy rozstawu w układzie rzędów. Na egzaminie warto najpierw zidentyfikować, o którą krawędź chodzi (poprzeczna vs boczna), a dopiero potem dopasować symbol z rysunku.
Wskazówka praktyczna: czytając rysunek, zwróć uwagę, czy strzałki wymiarowe "celują" w czoło elementu (końcówkę) oraz czy opis dotyczy skrajnego rzędu (pierwszego/ostatniego), a nie odległości między rzędami.
