KWALIFIKACJA TLO1 - CZERWIEC 2019



PYTANIE NR 15.

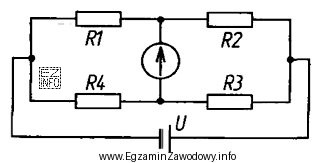

Mostek przedstawiony na rysunku jest w równowadze, gdy spełniona jest zależność
Mostek przedstawiony na rysunku jest w równowadze, gdy speł
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Mostek Wheatstone'a jest w równowadze, gdy stosunek rezystancji w jednej gałęzi jest równy stosunkowi rezystancji w drugiej gałęzi. W przypadku mostka przedstawionego na rysunku, równowaga jest osiągnięta, gdy spełniona jest zależność R1 · R3 = R2 · R4. Oznacza to, że iloczyn rezystancji R1 i R3 jest równy iloczynowi rezystancji R2 i R4. Dlatego poprawną odpowiedzią jest: "R1 · R3 = R2 · R4".
