W systemach CCTV spotyka się kilka rodzajów złączy, ale w torze analogowego sygnału wideo przesyłanego przewodem koncentrycznym najczęściej występuje gniazdo BNC. Złącze to jest przeznaczone do łączenia kabla koncentrycznego (żyła sygnałowa + ekran) i zapewnia stabilny kontakt oraz pewne mocowanie.
Dlaczego poprawne jest "BNC"?

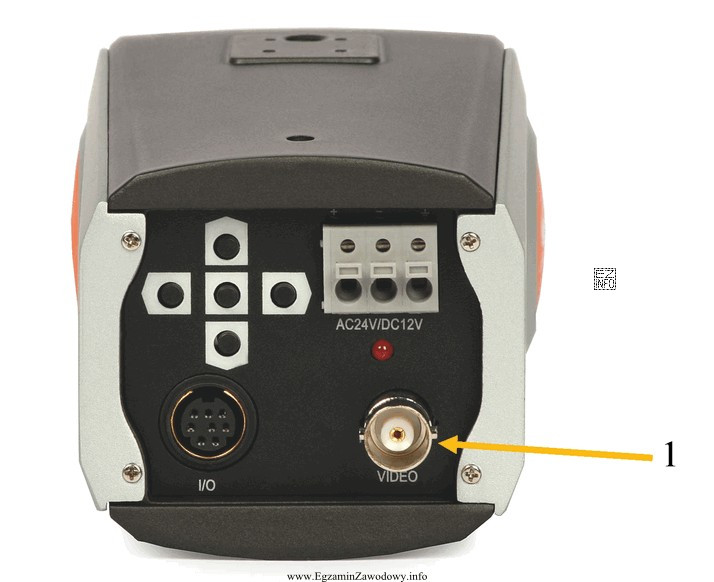

Gniazdo BNC ma charakterystyczny, okrągły kształt i mechanizm bagnetowy (blokada przez przekręcenie). Jest to typowe rozwiązanie na tylnych panelach kamer oraz rejestratorów CCTV, gdy sygnał wideo jest wyprowadzony w postaci analogowej po koncentryku.
Dlaczego pozostałe odpowiedzi są błędne?
- "USB" – to złącze do komunikacji cyfrowej i zasilania urządzeń peryferyjnych. Ma inny kształt (płaskie, prostokątne/owalne warianty) i nie jest standardowym wyjściem analogowego wideo koncentrycznego w CCTV.
- "JACK" – to złącze wtykowe typowe dla audio (np. 3,5 mm lub 6,3 mm), czasem dla sygnałów sterujących. Jest to gniazdo cylindryczne bez bagnetu, a wtyk ma postać "bolca" z pierścieniami izolacyjnymi.
- "D.CINCH" – złącze typu CINCH (RCA) kojarzy się z RTV i bywa używane do audio/wideo w sprzęcie konsumenckim. Ma inną geometrię niż BNC i zwykle nie ma bagnetowego sposobu blokowania połączenia.
Wskazówka egzaminacyjna: jeśli pytanie dotyczy panelu kamery/rejestratora CCTV i wśród opcji jest BNC, zwróć uwagę na cechy "koncentryczne + blokada". To pozwala odróżnić BNC od JACK oraz CINCH nawet przy gorszej jakości zdjęcia.
