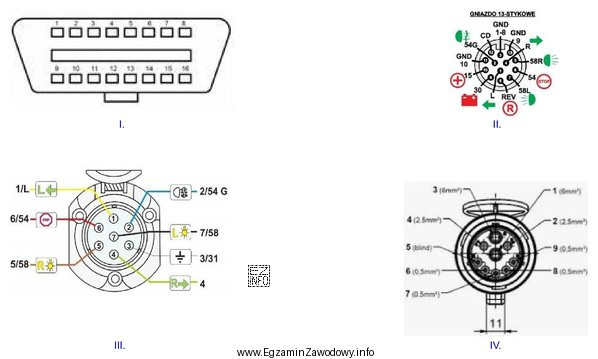

Złącze diagnostyczne OBD-II (spotykane też jako EOBD w pojazdach na rynek europejski) ma rozpoznawalną, ustandaryzowaną postać. Kluczowe cechy, które pozwalają je wskazać na ilustracjach, to:
- kształt obudowy: spłaszczony trapez (szerszy u góry, węższy u dołu),
- liczba styków: łącznie 16 (zwykle w dwóch rzędach po 8),
- przeznaczenie: podłączenie interfejsu/skarnera diagnostycznego w celu komunikacji ze sterownikami (np. ECU), odczytu parametrów i kodów usterek.
Dlatego prawidłowa jest odpowiedź wskazująca ilustrację, na której widać właśnie takie 16-pinowe złącze o typowym kształcie. Pozostałe odpowiedzi są nieprawidłowe, jeśli przedstawiają:
- inne typy złączy elektrycznych (np. wielopinowe wtyczki instalacji, gniazda akcesoriów), które mogą mieć podobną funkcję "podłączenia", ale nie mają standardu 16-pinowego OBD-II,
- złącza o innym kształcie (okrągłe, prostokątne) lub z inną liczbą styków,
- elementy mylone ze złączem diagnostycznym (np. złącza czujników, gniazda zasilania), które nie służą do komunikacji diagnostycznej ze sterownikiem.
W praktyce na egzaminie warto szukać jednocześnie dwóch sygnałów: trapez + 16 pinów. Jeśli na zdjęciu nie widać wyraźnie pinów, pomocne bywa porównanie proporcji obudowy oraz typowego "gniazda" do wpięcia wtyku testera.
