Prawidłowe ułożenie przewodu hydraulicznego ocenia się przez pryzmat bezpieczeństwa pracy i trwałości przewodu. Kluczowe jest, aby przewód nie był skręcony (skręcenie przyspiesza zmęczenie warstw i może powodować nieszczelności), nie miał załamań oraz aby zachować minimalny promień gięcia zalecany przez producenta. Równie ważne jest prowadzenie przewodu tak, by nie ocierał o ostre krawędzie i nie wchodził w kolizję z elementami ruchomymi.
Poprawne prowadzenie zwykle obejmuje także odciążenie złączy: przewód nie powinien "wisieć" na końcówce ani być naciągnięty w pobliżu przyłącza. Stosuje się odpowiednie punkty mocowania, prowadniki, osłony przeciwprzetarciowe lub dławiki/przepusty, jeśli przewód przechodzi przez przegrodę.

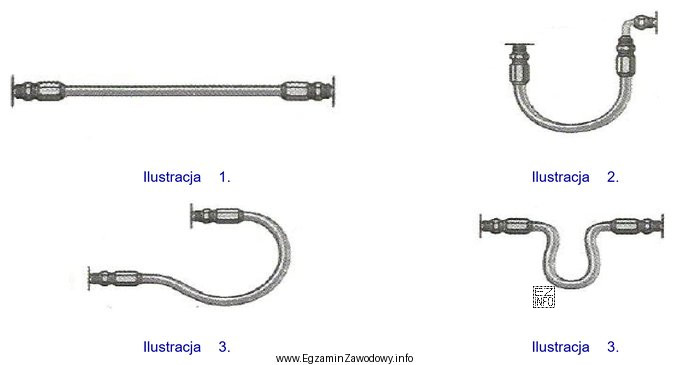

Odpowiedź "Na ilustracji 2." jest poprawna, ponieważ w tym zestawie to właśnie ta ilustracja przedstawia ułożenie zgodne z powyższymi zasadami montażowymi. Pozostałe propozycje są niepoprawne, gdyż co najmniej jedna z krytycznych reguł nie jest spełniona (typowo: zbyt ciasny łuk, skręcenie przewodu, ryzyko tarcia o element konstrukcji, brak właściwego podparcia lub naprężenie przy złączu).
- Wskazówka egzaminacyjna: najpierw szukaj skręcenia i załamań, potem oceń promień gięcia, a na końcu sprawdź kolizje i miejsca możliwego przetarcia.
- Praktyka serwisowa: jeśli wąż często pęka w tym samym miejscu, przyczyną bywa właśnie prowadzenie (tarcie, zbyt mały promień, praca na naciągu), a nie "zła jakość" elementu.
