Kadź zatyczkowa (stosowana m.in. w procesach stalowniczych i odlewniczych) to kadź, w której wypływ metalu przez wylew jest sterowany mechanicznie przez zatyczkę (zwykle element na pręcie zatyczkowym), dociskaną do gniazda wylewu. Na rysunkach technicznych lub schematach przekrojowych rozpoznaje się ją przede wszystkim po tym, że w osi wylewu widoczny jest element zamykający (zatyczka) oraz konstrukcja gniazda/cegły wylewowej w wyłożeniu ogniotrwałym.
Dlaczego poprawna jest odpowiedź D?

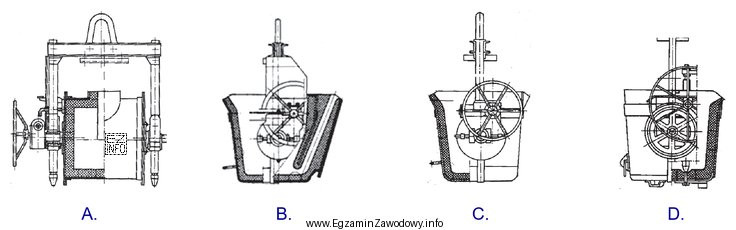

Właściwy rysunek powinien przedstawiać układ, w którym wylew kadzi nie jest "otwarty na stałe", lecz posiada wyraźny element zamykający współpracujący z kanałem wylewowym. To właśnie wyróżnia kadź zatyczkową na tle innych rozwiązań spotykanych w stalowniach.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- A – przedstawia inną konstrukcję kadzi lub układ wylewu bez charakterystycznej zatyczki/pręta zatyczkowego, więc nie odpowiada budowie kadzi zatyczkowej.
- B – może odpowiadać rozwiązaniu, w którym sterowanie wypływem odbywa się innym mechanizmem lub wylew ma inną zabudowę; brak kluczowego elementu zatyczkowego dyskwalifikuje wybór.
- C – wskazuje konstrukcję kadzi, w której nie widać typowego zestawu: zatyczka + gniazdo wylewu w przekroju strefy wylewu; zatem nie spełnia kryterium rozpoznawczego.
Wskazówka egzaminacyjna: przy pytaniach "na którym rysunku…" najpierw wypisz 1–2 cechy rozpoznawcze (tu: zatyczka/pręt i gniazdo wylewu), a dopiero potem szybko porównaj wszystkie rysunki pod kątem tych cech. To ogranicza ryzyko wyboru "na oko" po samym kształcie kadzi.
