W dokumentacji budowlanej warstwy i materiały na rysunkach (rzutach, przekrojach, detalach) są często identyfikowane nie tylko opisem, ale też oznaczeniami graficznymi (wypełnieniami, szrafami). Dzięki temu osoba wykonująca roboty może szybko rozpoznać, gdzie przewidziano konkretną warstwę, np. izolację, nawet gdy opis jest skrócony.

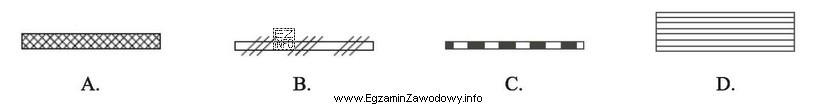

Izolacja przeciwwilgociowa (chroniąca elementy przed wilgocią gruntową lub podciąganiem kapilarnym, ale nie projektowana na parcie wody jak izolacje przeciwwodne) ma na rysunkach charakterystyczny, kontrastowy symbol: wzór z naprzemiennymi czarnymi i białymi prostokątami. Taki zapis ma być czytelny przy wydruku w skali oraz w kopii czarno-białej, dlatego wykorzystuje wyraźne pola zamiast delikatnego kreskowania.
Dlaczego pozostałe odpowiedzi są błędne?
- Błędny wzór może oznaczać inny materiał (np. wypełnienie kojarzone z innym typem izolacji lub wykończeniem), więc wybór oparty wyłącznie na "podobieństwie" jest ryzykowny.
- Inne szrafy bywają używane dla materiałów konstrukcyjnych albo warstw (np. beton, zaprawa, warstwa wyrównawcza). W praktyce zawodowej betoniarza-zbrojarza pomyłka może skutkować złym przygotowaniem podłoża lub niezgodnością z projektem.
- Niektóre oznaczenia są subtelne i łatwo je pomylić, zwłaszcza gdy rysunek jest mały lub słabo skopiowany. Dlatego należy uczyć się rozpoznawania kluczowych symboli i porównywać je z legendą rysunku.
Wskazówka egzaminacyjna: jeśli widzisz na przekroju "blokowe", naprzemienne czarne i białe prostokąty w warstwie przy podłożu/fundamencie, traktuj to jako sygnał izolacji przeciwwilgociowej i sprawdź, czy pasuje do miejsca występowania izolacji w konstrukcji.
