KWALIFIKACJA ELE2 - STYCZEŃ 2017



PYTANIE NR 13.

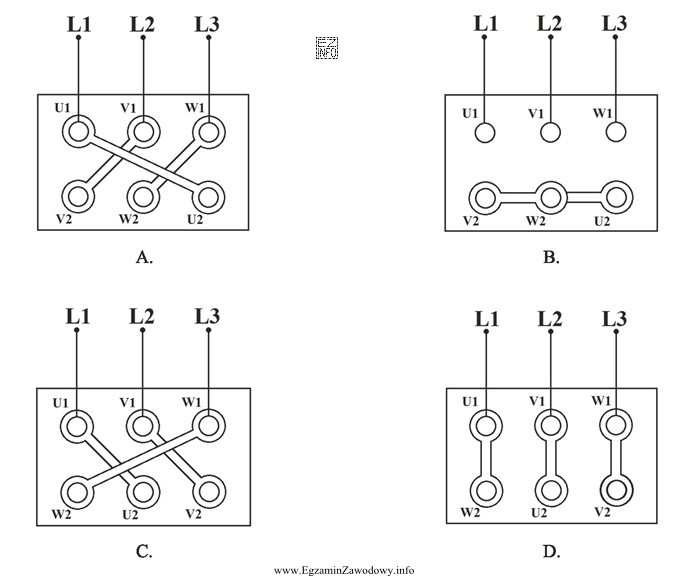

Na którym rysunku przedstawiono sposób połączenia zacisków tabliczki zaciskowej typowego silnika trójfazowego skojarzonego w trójkąt?
Ilustracja przedstawia cztery schematy połączeń zacisków tabliczki zaciskowej typowego silnika trójfazowego.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Połączenie uzwojeń silnika w trójkąt (Δ) rozpoznaje się po tym, że końce i początki uzwojeń są połączone "w pętlę", tworząc zamknięty obwód z trzech gałęzi. Na tabliczce zaciskowej widać wtedy trzy mostki łączące zaciski tak, aby każde uzwojenie było dołączone między dwie fazy, a nie do punktu wspólnego (jak w gwieździe).

Pełne wyjaśnienie:

Silnik trójfazowy z wyprowadzonymi na tabliczkę zaciskową końcami uzwojeń ma typowo 6 zacisków (początki i końce trzech uzwojeń). Z rysunków należy wybrać taki, który przedstawia połączenie w trójkąt (Δ), czyli konfigurację, w której uzwojenia są połączone kolejno: koniec jednego z początkiem następnego, tworząc zamkniętą pętlę trzech gałęzi.

Jak rozpoznać trójkąt (Δ) na tabliczce zaciskowej?

  • Nie ma jednego wspólnego punktu złączenia trzech końców/początków uzwojeń.
  • Mostki (zwory) łączą zaciski tak, aby powstały trzy węzły, do których dołączane są trzy fazy zasilania.
  • W efekcie każde uzwojenie jest podłączone między dwie fazy (uzwojenia tworzą "trójkąt" elektryczny).

Dlaczego pozostałe rysunki są błędne dla układu Δ?

  • Konfiguracja odpowiadająca gwieździe (Y) ma cechę charakterystyczną: trzy zaciski są zwarte razem (punkt wspólny), a do pozostałych trzech doprowadza się fazy. Taki układ nie jest trójkątem.
  • Układy z mostkami w jednej linii (np. łączenie "kolumnami" lub "rzędami" bez tworzenia pętli) często oznaczają nieprawidłowe skojarzenie albo konfigurację, która nie daje połączenia uzwojeń w zamkniętą pętlę trzech gałęzi.
  • Rysunek może przedstawiać układ niepełny (brak wszystkich wymaganych połączeń) lub zwarcia nieodpowiadające żadnemu standardowemu skojarzeniu pracy silnika.

Wskazówka egzaminacyjna: zamiast zapamiętywać "jak wyglądają mostki", sprawdź logikę: w trójkącie uzwojenia łączą się w pętlę, a w gwieździe mają wspólny punkt. To pozwala poprawnie wybrać rysunek nawet przy innym układzie zacisków na grafice.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest połączenie silnika trójfazowego w trójkąt?
Połączenie w trójkąt (Δ) to sposób skojarzenia uzwojeń, w którym koniec jednego uzwojenia łączy się z początkiem następnego, tworząc zamkniętą pętlę trzech gałęzi. Każde uzwojenie jest wtedy podłączone między dwie fazy zasilania, bez punktu wspólnego jak w gwieździe.
Jak rozpoznać na tabliczce zaciskowej układ trójkąta (Δ)?
Układ Δ rozpoznasz po tym, że nie ma jednego zacisku wspólnego dla trzech uzwojeń. Zwory (mostki) łączą zaciski tak, aby powstały trzy węzły zasilania, a uzwojenia tworzyły "pętlę". W praktyce patrzy się, czy połączenia nie zbiegają się do jednego punktu.
Jaka jest różnica między połączeniem w gwiazdę (Y) a w trójkąt (Δ)?
W gwieździe (Y) trzy końce lub początki uzwojeń są zwarte razem, tworząc punkt wspólny, a fazy podaje się na pozostałe trzy zaciski. W trójkącie (Δ) uzwojenia są połączone "w pętlę", a fazy podaje się na trzy węzły trójkąta, bez punktu wspólnego.
Dlaczego błędne mostkowanie zacisków może uszkodzić silnik?
Nieprawidłowe połączenie może spowodować zwarcie części uzwojeń, asymetrię zasilania lub przeciążenie prądowe. Skutkiem bywa nadmierne grzanie, zadziałanie zabezpieczeń, spadek momentu, a w skrajnych przypadkach uszkodzenie izolacji. Dlatego zawsze weryfikuje się układ połączeń przed uruchomieniem.
Kiedy w praktyce stosuje się przełączenie gwiazda/trójkąt?
Przełączenie Y/Δ stosuje się najczęściej przy rozruchu silników, aby ograniczyć prąd rozruchowy. Silnik startuje w gwieździe (mniejszy prąd i moment), a po rozpędzeniu przełącza się w trójkąt do normalnej pracy. Wymaga to jednak silnika i instalacji przystosowanych do takiego układu.
Jakie oznaczenia zacisków spotyka się na tabliczce silnika trójfazowego?
Najczęściej spotyka się sześć zacisków oznaczanych jako początki i końce trzech uzwojeń, np. U1, V1, W1 oraz U2, V2, W2. Konkretne rozmieszczenie na listwie bywa różne, dlatego ważniejsze od "pozycji" jest zrozumienie, które zaciski są ze sobą łączone zworami w Y lub Δ.
Czy połączenie w trójkąt zawsze daje większą moc niż gwiazda?
W typowych zastosowaniach przy tym samym napięciu sieci i odpowiedniej tabliczce znamionowej, praca w Δ wiąże się z wyższym napięciem na uzwojeniu niż w Y, co przekłada się na większy moment. Nie jest to jednak zasada "zawsze", bo zależy od napięć znamionowych silnika i warunków zasilania.
Gdzie najczęściej popełnia się błąd przy wyborze rysunku trójkąta (Δ) na egzaminie?
Najczęstszy błąd to mylenie układów na podstawie samej liczby mostków, bez sprawdzenia, czy powstaje punkt wspólny (gwiazda) czy pętla (trójkąt). Drugi typ pomyłki to "odruchowe" wybieranie rysunku z mostkami w jednej linii, bo wygląda symetrycznie, ale nie tworzy Δ.
Jak krok po kroku sprawdzić, czy mostki tworzą połączenie w trójkąt?
Krok 1: znajdź, czy istnieje jeden punkt wspólny trzech zacisków (jeśli tak, to Y).
Krok 2: sprawdź, czy zaciski są połączone parami w taki sposób, że da się "obejść" połączenia w zamkniętej pętli trzech gałęzi.
Krok 3: upewnij się, że do trzech węzłów można podłączyć trzy fazy.
Jak przygotować się do pytań o układ gwiazda i trójkąt na tabliczce zaciskowej?
Najlepiej ćwiczyć na kilku różnych rysunkach listwy zaciskowej: rozpoznawaj, czy jest punkt wspólny (Y) czy pętla (Δ). Pomaga też prosta zasada: w Y "trzy razem", w Δ "po kolei w kółko". Warto powtórzyć też, po co stosuje się Y/Δ i jakie są skutki błędnego mostkowania.
info

Statystycznie 43% uczniów zna prawidłową odpowiedź. trudne

Specjaliści zwracają uwagę: "Połączenie uzwojeń silnika w trójkąt (Δ) rozpoznaje się po tym, że końce i początki uzwojeń są połączone "w pętlę", tworząc zamknięty obwód z trzech gałęzi."

Materiały:

  • Materiały dydaktyczne z elektrotechniki dotyczące silników trójfazowych i połączeń uzwojeń
  • Instrukcje producentów silników (opis tabliczki zaciskowej i schematy mostkowania)
  • Karty katalogowe silników z przykładowymi schematami połączeń Y/Δ
