Triak (TRIode for Alternating Current) jest elementem półprzewodnikowym z grupy tyrystorów, przystosowanym do pracy w obwodach prądu przemiennego. W odróżnieniu od klasycznego tyrystora (SCR), który przewodzi zasadniczo w jednym kierunku po zadziałaniu bramki, triak może przewodzić w obu kierunkach (dla obu połów sinusoidy), gdy zostanie odpowiednio wyzwolony.
Dlatego na schematach symbol triaka ma cechę kluczową: jest dwukierunkowy i w dużej mierze symetryczny. Najczęściej wygląda jak dwa "połówkowe" symbole tyrystora ustawione przeciwsobnie, z jednym wspólnym wyprowadzeniem bramki (G) doprowadzonym do struktury. Ma trzy elektrody: dwie główne (MT1 i MT2, czasem A1 i A2) oraz bramkę (G).

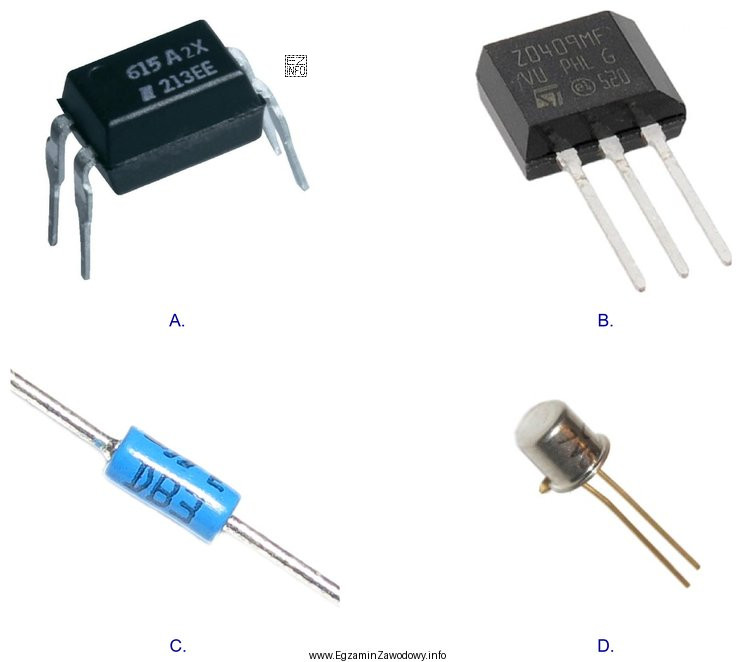

Jak rozumować przy rozpoznawaniu rysunku:
- Najpierw sprawdź, czy element ma bramkę sterującą (wyprowadzenie sterujące dochodzące do struktury).
- Następnie oceń, czy symbol sugeruje przewodzenie w obu kierunkach (brak jednoznacznej "kierunkowości" jak w diodzie lub jednokierunkowym tyrystorze).
- Wyklucz elementy podobne: dioda ma tylko dwa wyprowadzenia i wyraźny kierunek przewodzenia, tranzystor ma inną konwencję oznaczeń (emiter/baza/kolektor lub źródło/bramka/dren), a tyrystor jednokierunkowy jest niesymetryczny (przewodzi w jednym kierunku po wyzwoleniu).
Odpowiedzi niepoprawne w tego typu zadaniu zwykle odpowiadają typowym pomyłkom: wybór symbolu tyrystora jednokierunkowego (bo też ma bramkę), wybór diaka (element dwukierunkowy, ale bez bramki) albo wybór tranzystora (bo ma trzy wyprowadzenia, lecz o innej funkcji). Kluczem jest jednoczesne spełnienie dwóch cech: dwukierunkowość oraz bramka sterująca.
