Aby znaleźć brak ciągłości rzeczywistych połączeń (np. przerwany przewód, niepodłączony zacisk, błędnie wpięte złącze), potrzebujesz dokumentu, który odwzorowuje realne połączenia między elementami. W praktyce jest to schemat połączeń lub schemat montażowy – taki, na którym widać, co z czym jest połączone "przewodowo", często z numerami zacisków, oznaczeniami żył, złącz i punktów łączeniowych.
Właśnie ten typ schematu pozwala prowadzić diagnostykę krok po kroku:
- wybierasz punkt początkowy (np. zacisk zasilania),
- śledzisz kolejne odcinki przewodu i miejsca łączeń,
- porównujesz stan faktyczny z dokumentacją,
- sprawdzasz ciągłość na kolejnych fragmentach aż do zlokalizowania przerwy.

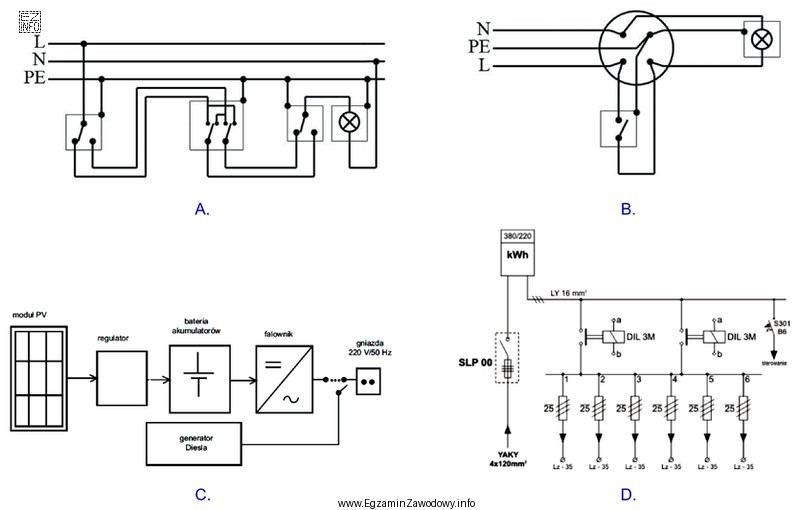

Inne typy rysunków, choć bardzo ważne, mają inny cel:
- Schemat ideowy pokazuje zasadę działania i zależności funkcjonalne (co steruje czym), ale zwykle nie odwzorowuje fizycznego okablowania ani rzeczywistych punktów przyłączeń w terenie.
- Schemat blokowy upraszcza układ do bloków funkcjonalnych, przez co jest przydatny do zrozumienia struktury, ale zbyt ogólny do szukania przerwy na przewodzie.
- Schemat jednokreskowy jest świetny do przedstawiania torów zasilania w uproszczeniu (np. w rozdzielniach), jednak najczęściej nie daje wystarczającej informacji o konkretnych połączeniach żył i zacisków.
Na egzaminie kluczowe jest rozpoznanie, że sformułowanie "lokalizacja braku ciągłości rzeczywistych połączeń" kieruje do rysunku, który pokazuje fizyczne połączenia przewodami i zaciskami. To odróżnia go od schematów opisujących głównie funkcję lub strukturę układu.
