Pogłębianie walcowo-czołowe to operacja obróbki skrawaniem otworów, w której powiększa się fragment otworu do większej średnicy, uzyskując walcowe gniazdo z płaskim dnem. Typowym zastosowaniem jest wykonanie miejsca pod łeb śruby z łbem walcowym, pod podkładkę lub pod osadzenie elementu tak, aby powierzchnia po montażu była równa (łeb nie wystawał).
W praktyce zabieg rozpoznaje się po charakterystycznych cechach:
- Geometria: powstaje stopniowanie średnicy (większa średnica na określonej głębokości) oraz płaska powierzchnia czołowa na dnie gniazda.
- Narzędzie: często stosuje się pogłębiacz walcowo-czołowy (spotfacer/counterbore), nierzadko z pilotem prowadzącym w istniejącym otworze, aby zachować współosiowość.

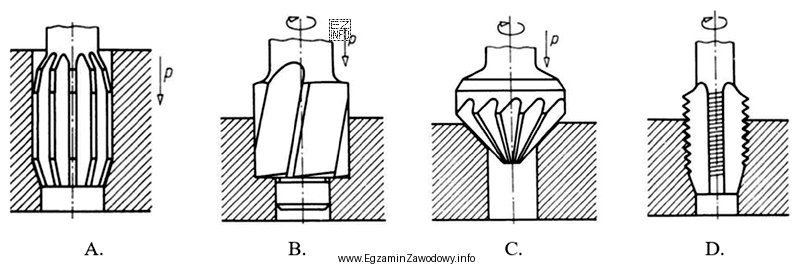

Odpowiedź "Rysunek B" jest zgodna z ideą pogłębiania walcowo-czołowego, czyli przedstawia rozwiązanie odpowiadające wykonaniu walcowego gniazda z płaskim dnem.
Dlaczego pozostałe rysunki nie pasują do tego zabiegu (typowe pomyłki)?
- Jeżeli rysunek pokazuje stożkowe poszerzenie wlotu otworu, to bardziej odpowiada to pogłębianiu stożkowemu (np. pod śrubę z łbem stożkowym) lub fazowaniu.
- Jeżeli widać tylko ścięcie krawędzi na małej głębokości, to jest to zwykle fazowanie, a nie wykonanie gniazda walcowego.
- Jeżeli narzędzie/efekt odpowiada jedynie powiększeniu całego otworu bez stopnia i bez wyraźnego płaskiego dna gniazda, to może chodzić o wiercenie/rozwiercanie, a nie pogłębianie walcowo-czołowe.
Wskazówka egzaminacyjna: szukaj na rysunku albo płaskiego dna gniazda, albo cechy narzędzia typowej dla tej operacji (np. walcowy korpus skrawający i ewentualny pilot). To pozwala odróżnić ją od stożkowego pogłębiania i fazowania.
