Silnik bocznikowy prądu stałego ma dwie główne gałęzie: obwód twornika (wirnika) oraz uzwojenie wzbudzenia połączone bocznikowo (równolegle do zasilania). Podczas rozruchu prędkość obrotowa wynosi 0, więc siła elektromotoryczna przeciwna w tworniku jest praktycznie zerowa. To powoduje, że prąd twornika mógłby osiągnąć bardzo dużą wartość, ograniczoną niemal wyłącznie rezystancją uzwojeń i spadkami w obwodzie.

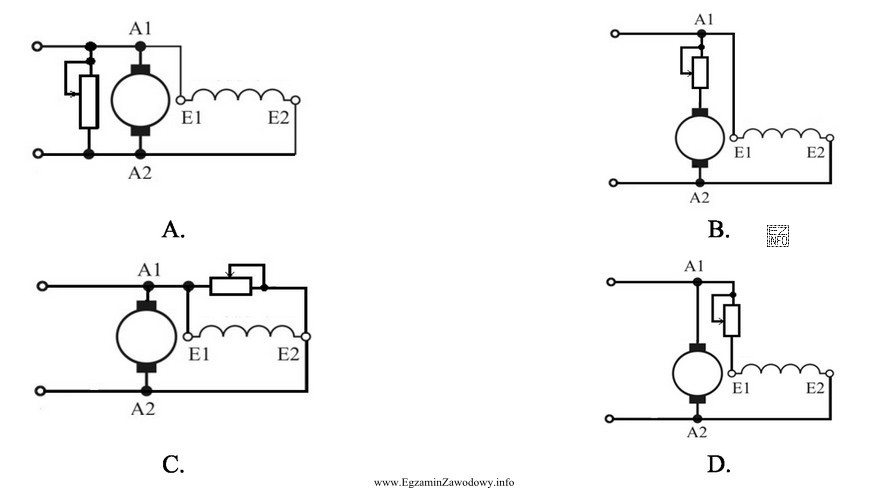

Właściwy układ rozruchu dla silnika bocznikowego polega na tym, że rozrusznik (najczęściej opornik rozruchowy z kolejnymi stopniami) jest włączony szeregowo w obwód twornika. Na początku rozruchu włączona jest większa rezystancja (mniejszy prąd), a następnie rezystancję stopniowo się zmniejsza (kolejne stopnie są zwierane/odłączane), gdy silnik nabiera prędkości i rośnie SEM przeciwna, co naturalnie ogranicza prąd.
Dlaczego pozostałe typowe warianty połączeń są błędne?
- Rozrusznik w gałęzi wzbudzenia zmienia głównie prąd wzbudzenia, a więc strumień magnetyczny. Nie jest to podstawowa metoda bezpiecznego ograniczania prądu twornika przy starcie; może prowadzić do niepożądanych warunków pracy (np. zmiany momentu, ryzyko rozbiegania przy osłabieniu pola w pewnych konfiguracjach).
- Rozrusznik włączony równolegle do twornika nie ogranicza skutecznie prądu twornika, bo nie zwiększa rezystancji w jego torze. Taki układ może wręcz powodować dodatkowe straty lub niekontrolowane prądy w gałęziach.
- Rozrusznik włączony w sposób omijany od początku (np. "na skróty" zwarty) nie spełnia funkcji ograniczania prądu rozruchowego, co naraża komutator, szczotki, uzwojenia i elementy zasilania na przeciążenie.
W zadaniach egzaminacyjnych kluczowe jest więc szybkie rozpoznanie, która część schematu jest obwodem twornika i sprawdzenie, czy element rozruchowy znajduje się w tym torze szeregowo. To właśnie odróżnia poprawne włączenie rozrusznika w obwód silnika bocznikowego DC od częstych schematów-pułapek.
