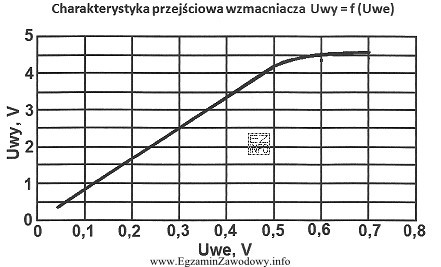

Przesterowanie wzmacniacza pojawia się wtedy, gdy dla rosnącego napięcia wejściowego wyjście nie może już rosnąć proporcjonalnie (np. z powodu ograniczeń zasilania lub możliwości stopnia wyjściowego). Na charakterystyce przenoszenia Uwy(Uwe) widać to jako odejście od odcinka prostoliniowego: krzywa zaczyna się spłaszczać, a dalszy wzrost Uwe nie daje już proporcjonalnego wzrostu Uwy. Ten obszar odpowiada nasyceniu/ograniczaniu amplitudy (clipping), czyli zniekształceniom.
Aby wyznaczyć maksymalną wartość napięcia wejściowego bez przesterowania, należy znaleźć największe Uwe, dla którego punkt pracy nadal leży w obszarze liniowym charakterystyki (tam, gdzie nachylenie jest stałe). Odczyt wykonuje się z osi napięcia wejściowego w miejscu, w którym kończy się liniowy odcinek i zaczyna zaokrąglenie/spłaszczenie.
W tym zadaniu wykres wskazuje, że granica liniowości wypada przy Uwe = 0,5 V, więc jest to największe napięcie wejściowe, przy którym wzmacniacz nie ulega przesterowaniu.
Dlaczego pozostałe odpowiedzi są błędne?
- 0,7 V – odpowiada wejściu zbyt dużemu, zwykle już w obszarze nasycenia; wyjście byłoby "obcięte", więc warunek braku przesterowania nie jest spełniony.
- 0,3 V – jest wartością bezpieczną, ale nie maksymalną; leży jeszcze w zakresie liniowym, jednak pytanie dotyczy granicy, a nie dowolnej wartości w środku zakresu.
- 0,1 V – analogicznie: to mała amplituda, która nie wykorzystuje dopuszczalnego zakresu liniowego, więc nie jest odpowiedzią na pytanie o maksimum.
Wskazówka egzaminacyjna: zawsze sprawdź, czy odczytujesz wartość z właściwej osi (wejściowej), oraz czy szukasz granicy liniowości, a nie punktu "w środku" charakterystyki.
