W zadaniu trzeba dobrać indeks (oznaczenie) łożyska na podstawie danych wymiarowych. Podane są dwie średnice:
- d – średnica otworu w pierścieniu montowanym na wale (czyli średnica wewnętrzna łożyska),
- D – średnica zewnętrzna pierścienia montowanego w oprawie (czyli średnica zewnętrzna łożyska).

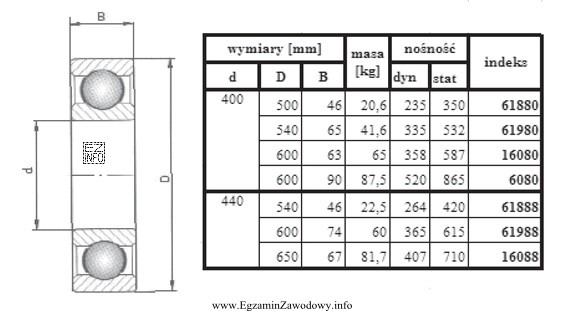

Poprawna procedura polega na odszukaniu w tabeli (z dołączonego zestawienia) wiersza, w którym jednocześnie występują wartości d = 400 mm oraz D = 540 mm. Ponieważ oba wymiary muszą pasować równocześnie, poprawny wybór jest jednoznaczny: 61980.
Dlaczego pozostałe oznaczenia są błędne? W typowych tabelach wymiarowych łożysk różne serie i końcówki oznaczeń odpowiadają innym zestawom wymiarów. Odpowiedzi błędne reprezentują najczęstsze pomyłki: dopasowanie tylko jednego wymiaru (np. samego d), pomylenie serii (pierwszych cyfr), albo wybór oznaczenia o podobnym zapisie bez weryfikacji w tabeli.
Wskazówka egzaminacyjna: zawsze sprawdzaj w tabeli oba wymiary (d i D), a dopiero potem wybieraj oznaczenie. Jeśli dwa oznaczenia mają tę samą końcówkę, nie znaczy to, że mają identyczne D – o tym decyduje także seria.
