Prądnica tachometryczna (tachoprądnica) służy do wytwarzania napięcia będącego sygnałem pomiarowym prędkości obrotowej. W typowym zakresie pracy obowiązuje zależność liniowa: napięcie wyjściowe rośnie proporcjonalnie do prędkości wirnika.
Dlatego obliczenia wykonuje się metodą proporcji:
- z danych znamionowych odczytujesz parę wartości: Un (napięcie odniesienia) oraz nn (prędkość odniesienia),
- wyznaczasz stałą tachometryczną k (czyli "ile woltów przypada na jednostkę prędkości"), np. k = Un/nn,
- liczysz napięcie dla danej prędkości: U = k · n, gdzie n = 4800 obr/min.

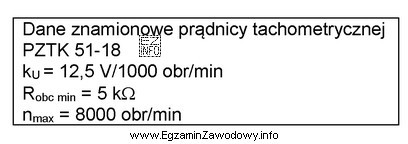

Po podstawieniu wartości z tabliczki znamionowej oraz n = 4800 obr/min otrzymuje się 60 V, więc taki odczyt powinien pokazać woltomierz na wyjściu prądnicy.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- 18 V – to typowy skutek błędnej proporcji (np. użycia niewłaściwego stosunku prędkości albo niepoprawnego przeliczenia stałej k).
- 5 V – najczęściej wynika z pomylenia skali (np. interpretacji danych w innych jednostkach lub przyjęcia zbyt małej stałej tachometrycznej).
- 12,5 V – to częsty błąd "zakotwiczenia": przepisanie wartości z danych znamionowych bez przeliczenia jej do prędkości 4800 obr/min.
Wskazówka egzaminacyjna: zawsze najpierw ustal, jaka para wartości (U i n) jest podana jako znamionowa, a dopiero potem twórz proporcję. Zapis w postaci k = U/n pomaga uniknąć odwrócenia zależności.
