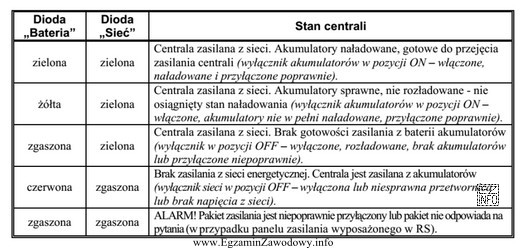

Pytanie dotyczy interpretacji sygnalizacji na panelu urządzenia (centrali) na podstawie instrukcji. Kluczowe jest, że stan opisany w treści obejmuje dwa warunki jednocześnie: (1) centrala jest prawidłowo podłączona do zasilania z sieci energetycznej oraz (2) jest prawidłowo podłączony zespół zasilania awaryjnego (np. bateria/akumulator).
Odpowiedź "Dioda "Bateria" świeci na żółto lub zielono, dioda "Sieć" świeci na zielono." pasuje do takiego stanu, ponieważ wskazuje aktywną sygnalizację obu torów zasilania: zielone "Sieć" potwierdza obecność zasilania podstawowego, a świecąca "Bateria" (w dopuszczonych kolorach) potwierdza, że zasilanie awaryjne jest podłączone i rozpoznane przez urządzenie.
Pozostałe odpowiedzi są niezgodne z warunkiem zadania:
- "Dioda "Bateria" jest zgaszona, dioda "Sieć" świeci na zielono." – sygnalizuje wyłącznie zasilanie sieciowe; brak świecenia "Bateria" sugeruje, że tor awaryjny nie jest podłączony/nieaktywny lub nie jest wykryty.
- "Dioda "Bateria" jest zgaszona, dioda "Sieć" jest zgaszona." – wskazuje brak zasilania sieciowego i brak sygnalizacji zasilania awaryjnego, więc nie spełnia opisu stanu prawidłowego podłączenia.
- "Dioda "Bateria" świeci na zielono, dioda "Sieć" świeci na zielono lub jest zgaszona." – dopuszcza sytuację, w której "Sieć" jest zgaszona, czyli nie ma potwierdzenia zasilania z sieci energetycznej; to przeczy warunkowi zadania, który wymaga poprawnego podłączenia obu źródeł.
W praktyce egzaminacyjnej warto pamiętać, że przy pytaniach "na podstawie instrukcji" nie należy opierać się na intuicji co do kolorów, tylko odczytać dokładne znaczenie stanów LED z dostarczonego fragmentu (tabela/legenda). To ogranicza ryzyko przenoszenia nawyków z innych urządzeń.
