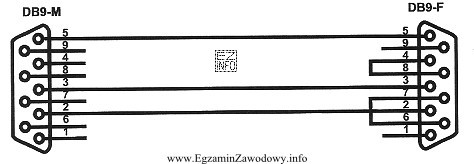

Poprawna odpowiedź to RS232, ponieważ RS-232 jest standardem komunikacji szeregowej często używanym w urządzeniach telekomunikacyjnych i rejestrujących do połączeń z komputerem (np. do konfiguracji, zrzutu danych, serwisu). Na schemacie ideowym taki interfejs zwykle rozpoznaje się po obecności linii typowych dla transmisji szeregowej: oddzielnego toru nadawania i odbioru oraz wspólnego odniesienia (masa). W praktyce warstwa fizyczna RS-232 bywa realizowana na złączach typu D-sub (np. 9- lub 25-pinowych), ale w zadaniu sprawdzana jest identyfikacja standardu interfejsu na podstawie schematu.
Odpowiedź RJ45 jest niepoprawna, bo RJ45 dotyczy typowego złącza stosowanego w okablowaniu sieciowym Ethernet/telefonicznym w instalacjach strukturalnych. Schematy dla takich połączeń wskazują zwykle pary skrętkowe i przypisania żył (pary), a nie typowe sygnały transmisji szeregowej RS-232.
Odpowiedź USB jest niepoprawna, ponieważ USB to magistrala o innej warstwie sygnałowej (linie danych różnicowych oraz zasilanie), a schematy USB zwykle eksponują linie danych i zasilania charakterystyczne dla tego interfejsu, a nie klasyczne linie Tx/Rx znane z RS-232.
Odpowiedź Centronics (kojarzona z równoległym interfejsem drukarkowym) również nie pasuje: jest to rozwiązanie typowe dla transmisji równoległej, gdzie występuje wiele równoległych linii danych i sterowania. W kontekście przedłużacza do połączenia rejestratora z komputerem schemat ideowy dla Centronics wyglądałby inaczej niż dla interfejsu szeregowego.
Wskazówka egzaminacyjna: gdy w zadaniu widzisz schemat ideowy kabla/przedłużacza, szukaj charakterystycznych linii sygnałowych i sposobu transmisji (szeregowa vs równoległa, różnicowa vs pojedyncza). To pozwala odróżnić RS-232 od USB, RJ45 czy Centronics nawet bez znajomości konkretnego urządzenia.
