W zadaniach z programowania i obsługi obrabiarek CNC numer gniazda narzędziowego (stanowiska w głowicy rewolwerowej lub miejscu w magazynie narzędzi) ustala się na podstawie tego, jak program wywołuje narzędzie przeznaczone do danej operacji. W tym przypadku chodzi o operację przecinania, czyli użycie noża przecinaka.
Poprawne rozumowanie ma dwa kroki:

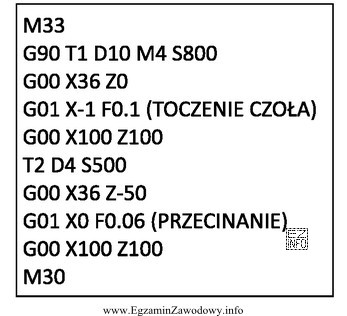

- Identyfikacja operacji: w programie należy znaleźć fragment odpowiadający przecinaniu (np. opis operacji, komentarz lub typ ruchów charakterystycznych dla przecinaka).
- Odczyt wskazania narzędzia: następnie odczytuje się numer narzędzia/gniazda przypisany do tej operacji (w zależności od konwencji sterowania może to być zapis wywołania narzędzia, a osobno numer korekcji).
Dlaczego poprawna jest odpowiedź 2? Ponieważ to numer gniazda wskazany w programie dla narzędzia, które ma wykonać przecinanie. Zamocowanie noża przecinaka w innym gnieździe spowodowałoby, że maszyna użyje niewłaściwego narzędzia, co grozi błędnym wymiarem, uszkodzeniem detalu, a nawet kolizją.
Dlaczego pozostałe odpowiedzi są błędne?
- 1 – typowy błąd automatyzmu: wybór pierwszego numeru bez odczytu wskazania w programie.
- 4 – może odpowiadać innemu narzędziu w zestawie (np. nóż zgrubny), ale nie temu używanemu do przecinania.
- 10 – bywa mylone z numerem korekcji, pozycją w tabeli lub numeracją w innym układzie; bez wskazania w programie nie należy tego zakładać.
Wskazówka egzaminacyjna: zawsze rozdzielaj w głowie numer gniazda/narzędzia od numeru korekcji. Jeśli sterowanie używa zapisu typu "narzędzie+korekcja", upewnij się, która część oznacza fizyczne gniazdo.
