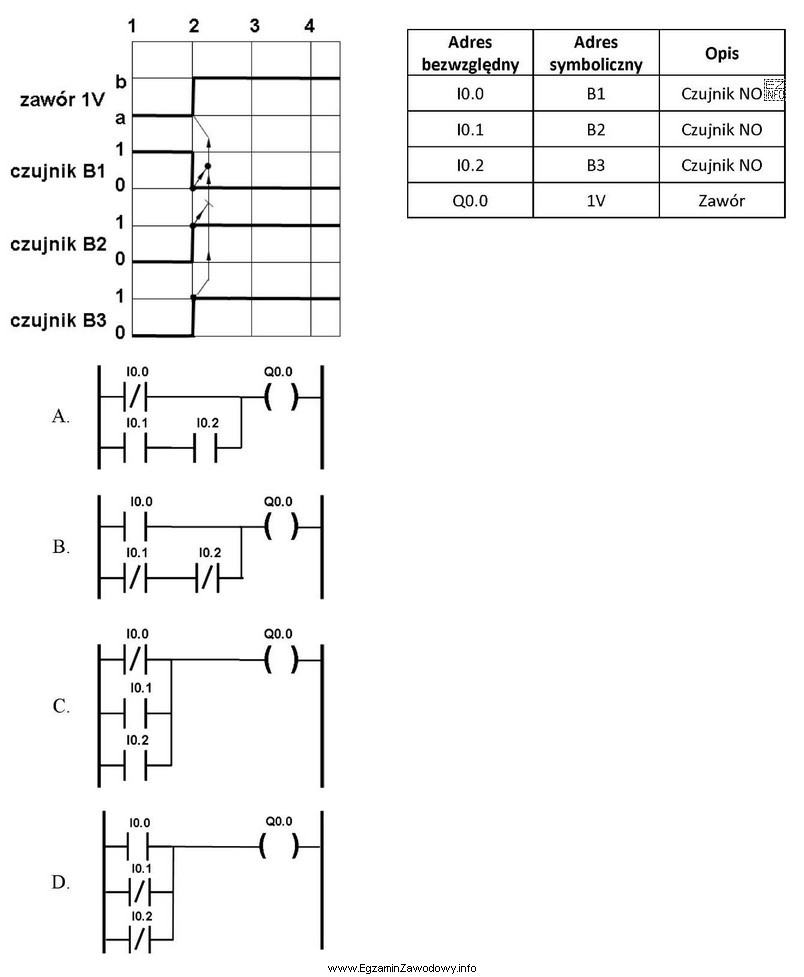

Zadanie polega na dopasowaniu programu w LAD do warunków opisanych w kroku 2 cyklogramu, z uwzględnieniem listy przyporządkowania (adresy wejść/wyjść PLC).
1) Odczyt stanów z kroku 2
W kroku 2 mamy: zawór 1V w stanie 1, czujnik B1 w stanie 0, czujniki B2 i B3 w stanie 1. Z listy przyporządkowania wynika: B1= I0.0, B2= I0.1, B3= I0.2, a zawór 1V= Q0.0.
2) Interpretacja schematu A
W LAD połączenie szeregowe oznacza koniunkcję (AND), a równoległe alternatywę (OR). Zestyk NO przewodzi przy 1, a NC przewodzi przy 0 (czyli realizuje negację sygnału). Schemat A ma zestyk NC I0.0 w szeregu oraz gałąź równoległą z NO I0.1 i NO I0.2. Logicznie jest to: (NOT I0.0) AND (I0.1 OR I0.2).
3) Sprawdzenie warunku dla kroku 2
Podstawiamy: I0.0=0, I0.1=1, I0.2=1.
(NOT 0) AND (1 OR 1) = 1 AND 1 = 1, czyli wyjście Q0.0 jest wysterowane, zgodnie z cyklogramem (1V=1).
Dlaczego pozostałe programy nie pasują?
- B (typowo) wprowadza inną kombinację logiczną (np. brak negacji na I0.0 albo inne połączenie AND/OR), przez co dla I0.0=0, I0.1=1, I0.2=1 może dać wynik niezgodny z wymaganym stanem 1V lub realizować inny warunek wyzwalania.
- C często odpowiada błędowi interpretacji połączeń (zamiana AND z OR). Dla takiego zestawu wejść może nie zapewnić wysterowania zaworu albo wysterować go w sytuacjach niepożądanych.
- D zwykle reprezentuje inny typ blokady/zezwolenia (np. wymaganie jednoczesności sygnałów lub negację innego wejścia), więc nie odtwarza logiki kroku 2.
Wskazówka egzaminacyjna: zawsze wykonaj trzy kroki: (1) odczytaj stany z cyklogramu, (2) przemapuj je na adresy I/Q, (3) zamień schemat LAD na wyrażenie boolowskie i dopiero wtedy podstaw wartości.
