KWALIFIKACJA ELM6 - STYCZEŃ 2021

Wyjaśnienie poprawnej odpowiedzi:

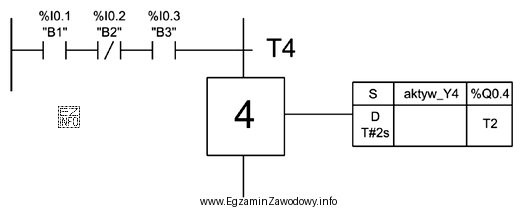

Na podstawie przedstawionego fragmentu algorytmu SFC, warunek przejścia do kroku 4 wymaga, aby wszystkie trzy warunki były spełnione jednocześnie (konieczność spełnienia wszystkich warunków przed przejściem do kolejnego kroku jest zaznaczona przez połączenie szeregowe trzech styków "B1", "B2" i "B3"). Odpowiedź "B1 = 1 i B2 = 0 i B3 = 1" wskazuje, że wszystkie trzy warunki muszą być spełnione, co jest zgodne ze schematem.
