Pytanie egzaminacyjne

To pytanie należy do kwalifikacji ELM.03 - Montaż, uruchamianie i konserwacja urządzeń i systemów mechatronicznych.

Wiedza ta jest potrzebna w zawodach: MECHATRONIK oraz TECHNIK MECHATRONIK.

Question

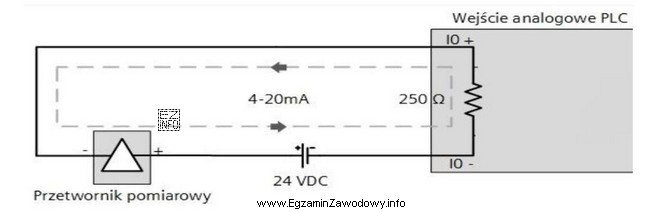

Na podstawie przedstawionego rysunku określ zakres napięć pomiędzy zaciskami...

Accepted Answer

Zakres napięcia 1-5 V wynika z prawa Ohma: 4 mA × 250 Ω = 1 V (minimum), 20 mA × 250 Ω = 5 V...

Answer

0÷5 V

Answer

1÷5 V

Answer

0÷10 V

Answer

1÷10 V

KWALIFIKACJA ELM6 - STYCZEŃ 2020
