KWALIFIKACJA ELM6 - STYCZEŃ 2021



PYTANIE NR 11.

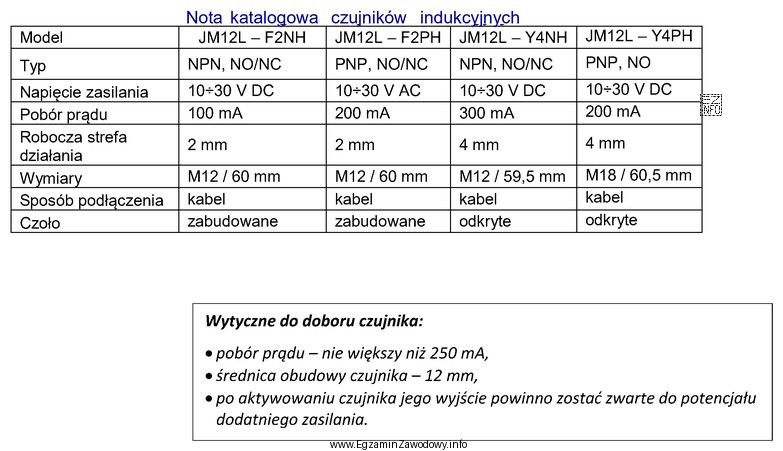

Na podstawie przedstawionej noty katalogowej czujników indukcyjnych dobierz sensor spełniający wytyczne do doboru czujnika.
Na podstawie przedstawionej noty katalogowej czujników indukcyjnych dobierz sensor
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wytyczne doboru czujnika to: pobór prądu nie większy niż 250 mA, średnica obudowy czujnika – 12 mm, po aktywowaniu czujnika jego wyjście powinno zostać zwarte do potencjału dodatniego zasilania. Model JM12L – F2PH spełnia te kryteria: pobór prądu wynosi 200 mA, co jest poniżej wymaganego limitu 250 mA; średnica obudowy to M12, co odpowiada 12 mm; typ PNP oznacza, że po aktywowaniu wyjście czujnika zostanie zwarte do potencjału dodatniego zasilania.
