KWALIFIKACJA INF1 - STYCZEŃ 2023

PYTANIE NR 29.
Na podstawie reflektogramu przedstawionego na ilustracji można stwierdzić, że trakt optyczny posiada

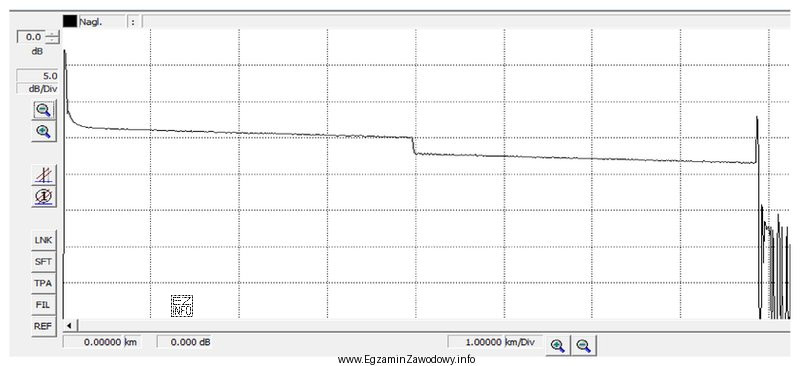

Ilustracja przedstawia reflektogram, który jest wykresem używanym w telekomunikacji do analizy jakości połączeń optycznych.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Uszkodzony spaw na reflektogramie rozpoznaje się jako zdarzenie o nienaturalnie dużym przyroście tłumienia (wyraźny "skok" poziomu śladu) i często pogorszeniu charakterystyki za punktem zdarzenia. Sprawny spaw ma małą stratę, a złączki mechaniczne zwykle dają bardziej "refleksyjne" zdarzenia.

Pełne wyjaśnienie:

Reflektogram (pomiar reflektometryczny toru światłowodowego) pokazuje przebieg poziomu sygnału w funkcji odległości oraz tzw. zdarzenia, czyli miejsca, w których pojawia się dodatkowa strata lub odbicie.

Odpowiedź "uszkodzony spaw" jest poprawna, gdy na wykresie w punkcie zdarzenia widać cechy wskazujące na wyraźnie podwyższoną stratę w miejscu połączenia (nietypowo duży skok tłumienia względem tła). Taki obraz jest charakterystyczny dla spawu wykonanego wadliwie (np. zanieczyszczenie, niewspółosiowość, mikropęknięcie), który wprowadza znacznie większe tłumienie niż spaw poprawny.

Dlaczego pozostałe odpowiedzi nie pasują do sytuacji:

  • "nieuszkodzony spaw" – sprawny spaw powinien powodować niewielką stratę; na reflektogramie byłby to mały, "łagodny" skok (zdarzenie nierefleksyjne o małej amplitudzie). Jeśli na ilustracji widać istotnie większy skok, interpretacja jako sprawny spaw jest błędna.
  • "2 sprawne złączki mechaniczne" – złączki mechaniczne w pomiarach OTDR często dają zdarzenia o wyraźniejszym charakterze refleksyjnym (silniejsze odbicie) niż typowy spaw. Jeśli reflektogram wskazuje pojedyncze problematyczne miejsce odpowiadające spawowi, nie ma podstaw do wniosku o dwóch złączkach.
  • "1 sprawną złączkę i 1 uszkodzony spaw" – ta odpowiedź wymagałaby rozpoznania dwóch odrębnych zdarzeń o różnych cechach (jedno typowe dla złączki, drugie dla spawu z dużą stratą). Jeżeli na reflektogramie nie widać dwóch jednoznacznych punktów zdarzeń, taka kombinacja jest nieuzasadniona.

Wskazówka egzaminacyjna: analizując reflektogram, zawsze sprawdź liczbę zdarzeń oraz charakter zdarzenia (refleksyjne/nierefleksyjne) i dopiero potem dopasuj do rodzaju połączenia lub uszkodzenia.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Reflektogram to wykres z reflektometru pokazujący zmiany poziomu sygnału wzdłuż światłowodu (w funkcji odległości). Umożliwia wskazanie miejsc zdarzeń, takich jak spawy, złącza, uszkodzenia oraz oszacowanie strat i lokalizacji problemu.
Spaw zwykle jest zdarzeniem nierefleksyjnym: na wykresie widać niewielki skok tłumienia bez wyraźnego "piku" odbicia. Ocena polega na porównaniu wielkości skoku ze spodziewanymi stratami i analizie, czy ślad po zdarzeniu nie pogarsza się nienaturalnie.
Wadliwy spaw powoduje słabe dopasowanie rdzeni (np. przesunięcie, zabrudzenie, pęknięcie), przez co część mocy nie przechodzi dalej i pojawia się większe tłumienie. Na reflektogramie objawia się to większym skokiem strat w miejscu połączenia niż dla spawu poprawnego.
Złączka mechaniczna częściej daje zdarzenie refleksyjne, czyli widoczny pik odbicia (Fresnela), bo występują granice o większym współczynniku odbicia. Spaw jest zazwyczaj mniej refleksyjny i objawia się głównie skokiem tłumienia. Interpretacja zależy jednak od jakości wykonania i warunków.
Najczęstsze błędy to: mylenie liczby zdarzeń (pomijanie jednego z nich), traktowanie każdego piku jako złączki, brak odniesienia do skali oraz nieuwzględnianie odcinka po zdarzeniu. Pomaga metodyczne przejście po wykresie punkt po punkcie i opis zdarzeń w kolejności.
Da się wyznaczyć lokalizację w przybliżeniu, bo oś odległości wskazuje pozycję zdarzenia. Dokładność zależy m.in. od ustawień pomiaru, współczynnika załamania, rozdzielczości impulsu i jakości śladu. W praktyce OTDR wskazuje punkt do weryfikacji w terenie.
Fałszywe wrażenie dużej straty może wynikać z niewłaściwych ustawień (zbyt krótki impuls, niedopasowany zakres), złego współczynnika załamania, dużego szumu lub zdarzeń blisko siebie. Dlatego warto potwierdzać pomiar z obu stron toru i analizować jakość śladu.
Ćwicz rozpoznawanie typowych zdarzeń: spaw, złącze, uszkodzenie, koniec włókna. Ucz się patrzeć na: liczbę zdarzeń, skoki tłumienia i piki odbicia oraz ich rozmieszczenie na osi odległości. Pomocne są zestawy przykładowych wykresów z krótkim opisem.
Sprawny spaw ma małą stratę wtrąceniową, więc skok tłumienia jest niewielki i nie deformuje znacząco śladu po zdarzeniu. Zwykle nie towarzyszy mu silne odbicie. Ocena jest porównawcza: spaw poprawny wygląda podobnie do innych, poprawnych spawów w torze.
Zwykle nie są potrzebne złożone obliczenia, ale trzeba rozumieć, co oznacza skala tłumienia i odległości oraz jak odczytać położenie zdarzeń. W praktyce bardziej liczy się umiejętność analizy wykresu (rodzaj zdarzenia, liczba zdarzeń, wpływ na tor) niż rachunki.
