KWALIFIKACJA INF1 - STYCZEŃ 2023

PYTANIE NR 22.
Które zdarzenie widoczne jest na przykładowym reflektogramie w odległości ok. 280 m od początku traktu optycznego?

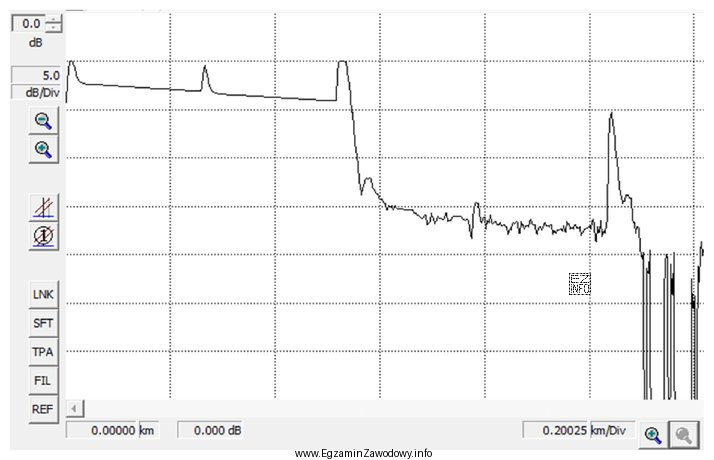

Ilustracja przedstawia reflektogram, czyli wykres używany w technologii światłowodowej do analizy traktu optycznego.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Złączka w reflektogramie OTDR zwykle daje charakterystyczne zdarzenie odbiciowe: wyraźny pik (odbicie Fresnela) i często niewielki skok tłumienia. Spaw jest na ogół nieodbiciowy (mała strata bez piku), rozdzielacz powoduje duże tłumienie, a koniec traktu daje silne odbicie i przejście do poziomu szumu.

Pełne wyjaśnienie:

W interpretacji reflektogramu z reflektometru OTDR kluczowe jest rozróżnienie zdarzeń odbiciowych i nieodbiciowych. Zdarzenie odbiciowe objawia się zwykle jako wyraźny "pik" (impuls odbicia) w miejscu nieciągłości współczynnika załamania lub szczeliny powietrznej. Takim typowym elementem w torze jest złączka (połączenie wtyk–adapter lub inne złącze rozłączne), gdzie może wystąpić odbicie Fresnela.

Dlatego odpowiedź "Złączka." jest właściwa: złączki są jednymi z najczęstszych przyczyn wyraźnych, punktowych odbić na śladzie OTDR, często z towarzyszącą niewielką stratą wtrąceniową widoczną jako mały "skok" poziomu sygnału po zdarzeniu.

  • "Spaw." to najczęściej zdarzenie nieodbiciowe: dobrze wykonany spaw powoduje małą stratę, ale bez ostrego piku odbiciowego. Na reflektogramie wygląda raczej jak subtelny spadek poziomu sygnału (zmiana nachylenia/mały skok), bez "igły" odbicia.
  • "Spliter." (rozdzielacz optyczny) zwykle wprowadza duże tłumienie i może powodować złożony obraz (silny spadek poziomu, skrócenie zasięgu pomiaru, czasem dodatkowe odbicia od złączy przy rozdzielaczu). W typowych zadaniach egzaminacyjnych rozdzielacz kojarzy się bardziej z dużą stratą niż z pojedynczym, punktowym pikiem.
  • "Koniec traktu." to zwykle bardzo charakterystyczne zdarzenie: silne odbicie na końcu włókna (szczególnie przy otwartym końcu) oraz brak dalszego sygnału użytecznego – ślad przechodzi do poziomu szumu. Jeśli zdarzenie jest w środku traktu (np. około 280 m), zwykle nie opisuje się go jako końca całego toru, o ile pomiar nie pokazuje jednoznacznego zakończenia.

Na egzaminie warto zapamiętać prostą regułę: złączki "świecą" odbiciem, spawy "zjadają" trochę mocy bez odbicia, a koniec włókna kończy ślad. W praktyce zawsze analizuj kształt zdarzenia i to, co dzieje się z sygnałem po nim (czy ślad trwa dalej, czy zanika).

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Reflektogram OTDR to wykres pokazujący, jak sygnał odbity i rozproszony wraca z włókna w funkcji odległości. Służy do lokalizacji zdarzeń na torze (złączki, spawy, uszkodzenia, koniec włókna) oraz do oceny strat i odbić, co ułatwia diagnostykę i odbiory sieci.
Złączka zwykle daje zdarzenie odbiciowe: widoczny pik (odbicie) w konkretnym miejscu oraz często mały skok tłumienia po zdarzeniu. W praktyce porównuje się wysokość piku i zmianę poziomu sygnału przed/za zdarzeniem.
Dobrze wykonany spaw jest zazwyczaj zdarzeniem nieodbiciowym: łączy włókna bez szczeliny powietrznej, więc nie generuje silnego odbicia Fresnela. Na śladzie częściej widać tylko niewielką stratę (drobny spadek), a nie ostrą "igłę" odbicia.
Koniec traktu (koniec włókna) zwykle objawia się silnym odbiciem na końcu oraz brakiem dalszego użytecznego śladu. Po tym miejscu wykres przechodzi w poziom szumu tła. To jedno z najbardziej charakterystycznych zdarzeń w interpretacji OTDR.
Rozdzielacz (splitter) wprowadza znaczną stratę mocy, przez co na reflektogramie może pojawić się duży spadek poziomu sygnału i krótszy zasięg pomiaru. Obraz bywa złożony, bo sygnał rozdziela się na wiele gałęzi, a złączki przy rozdzielaczu mogą dodawać odbicia.
Częsty błąd to uznawanie każdego skoku za złączkę bez sprawdzenia, czy jest pik odbiciowy. Inny błąd to mylenie spawu ze złączem, bo oba "łączą" włókna. Warto zawsze ocenić: czy zdarzenie jest odbiciowe, jaka jest strata oraz co dzieje się ze śladem po zdarzeniu.
Zdarzenie jest odbiciowe, gdy występuje istotna nieciągłość optyczna (np. złącze rozłączne, uszkodzenie z przerwą, otwarty koniec). Nieodbiciowe zdarzenia to zwykle elementy powodujące stratę bez wyraźnego odbicia (np. spawy, zagięcia, tłumiki), widoczne jako spadek bez piku.
Odległość na osi reflektogramu odpowiada położeniu zdarzenia względem punktu wpięcia OTDR, ale zależy od ustawień (współczynnik załamania) i warunków pomiaru. W praktyce lokalizację potwierdza się dokumentacją trasy oraz marginesem błędu wynikającym z rozdzielczości i parametrów włókna.
Nie zawsze. Wysokość odbicia zależy od jakości i czystości złącza, typu polerowania, dopasowania oraz stanu końcówek. Dobrze przygotowane złącze może mieć mniejsze odbicie, ale nadal typowo jest bardziej "odbiciowe" niż spaw, który zwykle nie generuje ostrego piku.
Najlepiej ćwiczyć na wielu przykładach śladów: osobno dla złączki, spawu, końca włókna i elementów powodujących duże tłumienie. Ucz się rozpoznawać: pik odbicia, skok tłumienia i zachowanie śladu po zdarzeniu. Pomaga też porównywanie reflektogramu z planem trasy i listą złączy.
info

Około 55% zdających odpowiada poprawnie na to pytanie. średnie

W praktyce zawodowej kluczowe jest to, że złączka w reflektogramie OTDR zwykle daje charakterystyczne zdarzenie odbiciowe: wyraźny pik (odbicie Fresnela) i często niewielki skok tłumienia.

Materiały:

  • Instrukcje i poradniki producentów reflektometrów OTDR dotyczące interpretacji zdarzeń
  • Materiały szkoleniowe z pomiarów światłowodowych (OTDR, tłumienność, reflektancja)
  • Ćwiczenia praktyczne: analiza przykładowych reflektogramów dla złącza, spawu, końca włókna i rozdzielacza
