KWALIFIKACJA INF1 - STYCZEŃ 2022

PYTANIE NR 31.

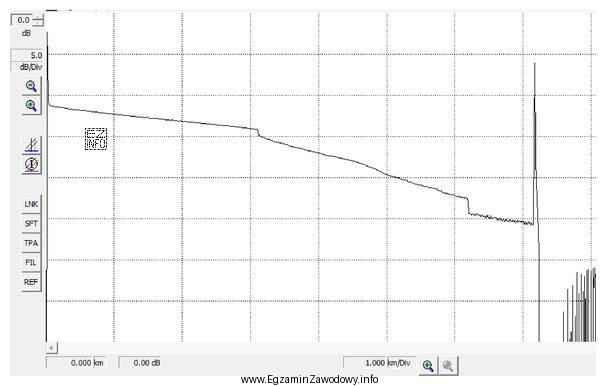

Na podstawie przedstawionego przykładowego reflektogramu traktu optycznego można wysnuć wniosek, że badany trakt składa się z
Ilustracja przedstawia reflektogram traktu optycznego, który jest wykorzystywany w diagnostyce sieci telekomunikacyjnych.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W reflektogramie OTDR różne tłumienie odcinków widoczne jest jako różne nachylenie kolejnych fragmentów śladu (spadek w dB na jednostkę długości).
Jeżeli ślad można podzielić na trzy odcinki o innych nachyleniach, wniosek jest taki, że trakt obejmuje 3 włókna/odcinki o różnym tłumieniu.

Pełne wyjaśnienie:

Reflektometr OTDR przedstawia przebieg mocy w funkcji odległości, a kluczową informacją o tłumieniu jednostkowym jest nachylenie odcinka śladu: im bardziej stromy spadek, tym większe tłumienie (w przybliżeniu dB/km). Zdarzenia punktowe (spawy, złącza) zwykle objawiają się jako skoki w dół (straty) oraz czasem piki (odbicia), ale nie one same decydują o tym, ile jest "włókien"/odcinków o różnych tłumieniach.

Odpowiedź "3 włókien o różnym tłumieniu." jest właściwa wtedy, gdy na reflektogramie widać trzy kolejne fragmenty o różnych nachyleniach (czyli trzy odcinki o innych parametrach tłumienia jednostkowego). Taki obraz może wynikać np. z użycia odcinków o różnych właściwościach (inny typ włókna lub inny stan/warunki ułożenia), albo z zestawienia kilku odcinków w jeden trakt.

Dlaczego pozostałe odpowiedzi są niepoprawne?

  • "3 włókien o takim samym tłumieniu." byłoby zasadne, gdyby wszystkie trzy odcinki miały praktycznie identyczne nachylenie, a różniły się jedynie zdarzeniami punktowymi (np. odbiciami na złączach). Przy różnych nachyleniach nie można mówić o "takim samym tłumieniu".
  • "2 włókien o różnym tłumieniu." pomija jeden z odcinków o odmiennym nachyleniu. To typowy błąd, gdy liczy się tylko wyraźne zdarzenia, a nie analizuje pełnego przebiegu tłumienia po długości.
  • "2 włókien o takim samym tłumieniu." byłoby poprawne tylko wtedy, gdyby ślad dzielił się na dwa odcinki i oba miały to samo nachylenie. Przy trzech odcinkach i dodatkowo różnym nachyleniu ta odpowiedź jest podwójnie niezgodna z interpretacją OTDR.

Wskazówka egzaminacyjna: najpierw odszukaj na wykresie liczbę odcinków liniowych (między zdarzeniami), a dopiero potem porównuj ich nachylenia. Liczba pików/odbicia nie jest równa liczbie odcinków o różnych tłumieniach.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Reflektogram OTDR to wykres sygnału odbitego/rozproszonego w funkcji odległości wzdłuż włókna. Pokazuje m.in. spadek poziomu (związany z tłumieniem), miejsca zdarzeń (spawy, złącza) oraz koniec włókna. Dzięki temu można wnioskować o jakości i budowie traktu.
Różne tłumienie jednostkowe widać jako różne nachylenie kolejnych odcinków śladu OTDR. Odcinek bardziej stromy oznacza większy spadek w dB na jednostkę długości. Same piki odbiciowe mówią o reflektancji, a nie o tłumieniu odcinka.
Piki lub skoki na wykresie to zwykle zdarzenia punktowe (złącza, odbicia, spawy), a nie "osobne włókna". Liczbę odcinków traktu określa się, analizując fragmenty liniowe między zdarzeniami i ich nachylenia. Zdarzeń może być wiele w jednym włóknie.
Nachylenie śladu odpowiada tłumieniu jednostkowemu (w przybliżeniu dB/km) danego odcinka włókna. Im większe nachylenie (bardziej stromy spadek), tym większe straty na długości. To jedna z podstawowych cech służących do oceny jakości toru optycznego.
Najczęściej widać: straty na spawach (skok w dół), zdarzenia refleksyjne na złączach (pik/odbicie), oraz charakterystyczne zakończenie włókna (duże odbicie lub gwałtowny spadek i szum). Interpretacja zależy od konfiguracji toru i ustawień pomiaru.
Nie zawsze. Różnice nachylenia mogą wynikać z innego typu włókna, ale też z warunków ułożenia, zgięć, mikrozgięć, starzenia, zabrudzeń na złączach lub błędów montażowych. W praktyce należy potwierdzać diagnozę dodatkowymi pomiarami i oględzinami.
Częste błędy to: mylenie odbić z tłumieniem, liczenie zdarzeń zamiast odcinków liniowych, ignorowanie skali osi, oraz zakładanie "takiego samego tłumienia" mimo widocznie różnych nachyleń. Pomaga zasada: najpierw segmenty i nachylenie, potem zdarzenia punktowe.
OTDR stosuje się podczas odbiorów nowych linii, po naprawach, przy zgłoszeniach awarii oraz profilaktycznie w utrzymaniu sieci. Umożliwia lokalizację miejsca uszkodzenia i ocenę, czy parametry toru nie pogorszyły się w czasie (np. wskutek zgięć lub degradacji złączy).
Spaw zwykle daje nierefleksyjne zdarzenie: niewielki skok strat bez wyraźnego piku. Złącze częściej jest refleksyjne: oprócz strat pojawia się pik odbicia. Wyjątki są możliwe, więc warto analizować też wartości strat i kontekst (np. dokumentację instalacji).
Ćwicz na wielu przykładach śladów OTDR: zaznaczaj odcinki o różnym nachyleniu, rozpoznawaj typy zdarzeń i koniec włókna. Ucz się słownictwa: tłumienie, reflektancja, zdarzenie refleksyjne/nierefleksyjne. Na egzaminie czytaj wykres metodycznie, krok po kroku.
info

Około 69% zdających odpowiada poprawnie na to pytanie. średnie

Źródła:

  • ITU-T Recommendation G.650.1, Definitions and test methods for linear, deterministic attributes of single-mode fibre and cable, ITU-T (wydanie aktualne wg biblioteki ITU-T)
  • IEC 61746, Fibre optic test equipment calibration, International Electrotechnical Commission (IEC), wydanie aktualne
  • John M. Senior, M. Y. Jamro, "Optical Fiber Communications: Principles and Practice", rozdziały dot. pomiarów i OTDR (wydanie książkowe)

Materiały:

  • Instrukcje producentów reflektometrów OTDR dotyczące interpretacji śladów i zdarzeń
  • Materiały szkoleniowe z pomiarów światłowodowych (OTDR, tłumienie, reflektancja)
  • Normy/zalecenia opisujące metody badań światłowodów i kabli światłowodowych

Aktualizacja pytania: 31.03.2026



Aktualizacja pytania: 31.03.2026
