W zadaniach dotyczących ław fundamentowych kluczowe jest poprawne odczytanie danych z rysunku i konsekwentne operowanie jednostkami. Objętość elementu o stałym przekroju wyznacza się ze wzoru V = L · b · h, gdzie: L to długość odcinka ławy, b szerokość, a h wysokość.
Procedura krok po kroku:

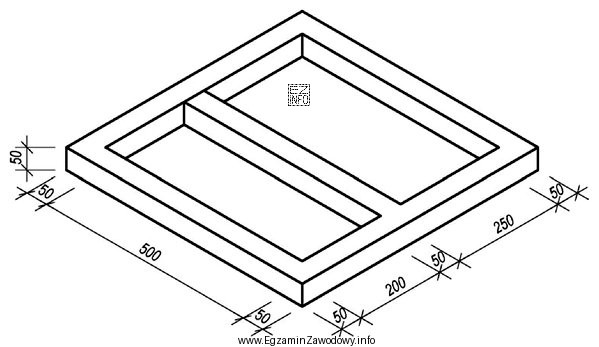

- Odczytaj z rysunku wszystkie odcinki ław, które wchodzą do obmiaru (zewnętrzne i wewnętrzne, jeżeli są pokazane).
- Dla każdego odcinka ustal jego długość oraz wymiary przekroju (szerokość i wysokość). Jeżeli rysunek zawiera różne przekroje, traktuj je osobno.
- Przelicz wymiary z cm na m (dzieląc przez 100). To etap krytyczny, bo wynik ma być w m3.
- Policz objętość każdego odcinka osobno: Vi = Li · bi · hi.
- Zsumuj wszystkie objętości: V = ΣVi.
Jak ocenić odpowiedzi błędne? Wynik zaniżony zwykle oznacza pominięcie części ław (np. ław wewnętrznych) albo błąd w konwersji cm→m (np. potraktowanie 50 cm jako 0,50 m jest poprawne, ale 50 jako 0,50 bez przeliczenia innych wymiarów już nie). Wynik zawyżony często wynika z podwojenia długości (liczenie obwodu dwa razy) lub przyjęcia niewłaściwego przekroju (np. większej szerokości dla wszystkich odcinków).
Wskazówka egzaminacyjna: po obliczeniach zrób kontrolę rzędu wielkości: ława o przekroju rzędu 0,5 m × 0,3 m ma pole ok. 0,15 m2, więc łączna długość ok. 40–50 m daje objętość rzędu 6–8 m3. Taka kontrola pomaga wychwycić błędy jednostek i pominięte odcinki.
