Na rysunku technicznym różne cechy geometryczne mają różne, charakterystyczne sposoby zapisu. Pochylenie (spadek) powierzchni najczęściej oznacza się symbolem pochylenia oraz wartością liczbową zapisaną jako stosunek, np. 1:100. Taki zapis opisuje, o ile zmienia się wysokość na określonej długości poziomej (tu: 1 jednostka na 100 jednostek), czyli jest to informacja o geometrii powierzchni roboczej klina.

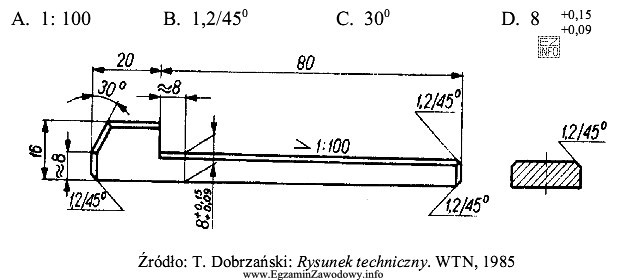

Odpowiedź "Pochylenie głównej powierzchni klina wynosi 1:100." jest poprawna, ponieważ dokładnie odpowiada wartości podanej przy symbolu pochylenia nad tą powierzchnią. To nie jest skala całego rysunku, tylko parametr kształtu elementu.
Pozostałe odpowiedzi dotyczą innych oznaczeń spotykanych na rysunku:
- "1,2/45°" to typowy zapis fazowania: ścięcie krawędzi o wymiarze 1,2 mm pod kątem 45°. Opisuje krawędź, a nie nachylenie całej powierzchni.
- "30°" jest kątem (w stopniach). Kąty dotyczą lokalnego nachylenia ścianki/elementu (np. noska), ale nie są zapisem pochylenia w formie stosunku.
- "8 mm" to wymiar liniowy (wysokość/grubość w danym przekroju), często dodatkowo z tolerancjami. Wymiar w milimetrach nie opisuje pochylenia, tylko rozmiar.
W praktyce umiejętność odróżnienia tych oznaczeń jest ważna przy czytaniu dokumentacji maszyn i elementów złącznych: pozwala właściwie interpretować cechy wpływające na montaż, współpracę części i potencjalne zagrożenia (np. ostre krawędzie, konieczność fazowania, kierunek pracy powierzchni). Na egzaminie warto zawsze szukać symbolu przy danej cesze i dopiero potem dopasować typ zapisu (stosunek, stopnie, milimetry).
