KWALIFIKACJA BPO1 - CZERWIEC 2010



PYTANIE NR 17.
Średnica otworu przelotowego wynosi

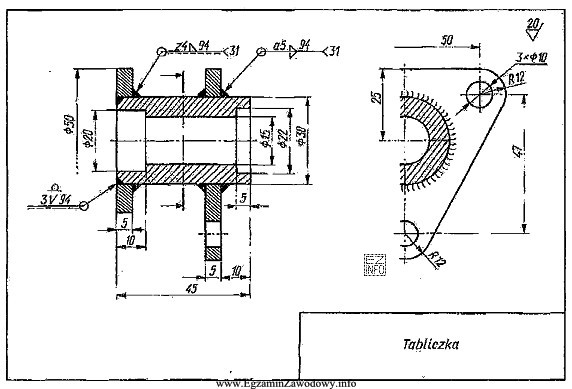

Ilustracja przedstawia rysunek techniczny, który jest najprawdopodobniej częścią egzaminu z kwalifikacji zawodowej dla
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Średnica otworu przelotowego to wymiar określający średnicę otworu przechodzącego przez cały element. W tym zadaniu jako prawidłową wartość wskazano 15 mm, a pozostałe propozycje (20, 22, 30 mm) nie odpowiadają średnicy tego otworu.

Pełne wyjaśnienie:

"Otwór przelotowy" oznacza otwór, który przechodzi przez całą grubość elementu (nie kończy się wewnątrz materiału jak otwór nieprzelotowy). W praktyce warsztatowej i w dokumentacji technicznej jego podstawowym parametrem jest średnica, zwykle podawana w milimetrach.

Odpowiedź "15 mm" jest prawidłowa, ponieważ odpowiada wskazanej w zadaniu średnicy otworu przelotowego. Pozostałe wartości są typowymi wielkościami spotykanymi w obróbce, ale w tym przypadku nie pasują do wymaganego wymiaru.

  • "20 mm" bywa wybierane intuicyjnie jako "okrągła" wartość, ale nie wynika z podanego rozstrzygnięcia zadania.
  • "22 mm" może kojarzyć się z innymi zastosowaniami (np. otworami pod określone przepusty/elementy), jednak nie jest właściwą średnicą w tym pytaniu.
  • "30 mm" jest wyraźnie większą średnicą i bywa wskazywana błędnie przez osoby, które kierują się zasadą "większy otwór = przelotowy", co jest niepoprawnym rozumowaniem.

Z perspektywy BHP poprawne rozpoznanie średnicy ma znaczenie praktyczne: wpływa na dobór narzędzia (wiertło/pogłębiacz), dobór prędkości i mocowania detalu oraz ocenę zagrożeń (zakleszczenie, wyrwanie elementu, odpryski). Dlatego na egzaminie warto zawsze łączyć odczyt wymiaru z myśleniem o bezpiecznym wykonaniu operacji.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest otwór przelotowy?
Otwór przelotowy to otwór wykonany tak, że przechodzi przez całą grubość elementu. W praktyce oznacza to, że wlot i wylot otworu są po przeciwnych stronach materiału, co ma znaczenie dla doboru narzędzi, mocowania detalu i oceny zagrożeń podczas obróbki.
Jak rozpoznać średnicę otworu w dokumentacji technicznej?
Średnicę otworu rozpoznaje się po zapisie wymiaru średnicy (najczęściej z symbolem średnicy) oraz po tym, że dotyczy otworu kołowego. Kluczowe jest upewnienie się, że odczytywany wymiar dotyczy właśnie otworu przelotowego, a nie np. pogłębienia lub fazy.
Dlaczego w pytaniach pojawiają się wartości w milimetrach?
W technice i na rysunkach warsztatowych w Polsce standardowo podaje się wymiary w milimetrach, aby uniknąć niejednoznaczności i ograniczyć błędy przeliczeń. Na egzaminie warto zawsze sprawdzić jednostkę, bo pomyłka jednostek prowadzi do niebezpiecznego doboru narzędzi i parametrów pracy.
Czy średnica otworu przelotowego wpływa na dobór wiertła?
Tak. Średnica otworu bezpośrednio determinuje średnicę wiertła lub narzędzia do obróbki. Zbyt duże lub zbyt małe wiertło zwiększa ryzyko zakleszczenia, nadmiernych drgań, wyrwania detalu lub uszkodzenia narzędzia. To ważny element bezpiecznej organizacji pracy.
Jakie błędy najczęściej popełnia się przy odczycie średnicy otworu?
Najczęstsze błędy to wybór "okrągłej" wartości bez analizy, pomylenie średnicy z innym wymiarem (np. długością), odczytanie wymiaru pogłębienia zamiast otworu przelotowego oraz pominięcie jednostek. Pomaga spokojne porównanie wszystkich opisów wymiarów i ich odniesień.
Jak BHP łączy się z zadaniami o średnicy otworu?
Poprawny wymiar to podstawa bezpiecznego procesu: dobierasz narzędzie, mocowanie, osłony i parametry skrawania. Zły dobór zwiększa ryzyko odprysków, urazów dłoni, wciągnięcia odzieży przez narzędzie obrotowe czy wyrzutu detalu. Dlatego BHP obejmuje też pracę z dokumentacją.
Kiedy otwór przelotowy jest bardziej niebezpieczny od nieprzelotowego?
Bywa bardziej ryzykowny, gdy detal jest źle zamocowany lub gdy po przewierceniu następuje "przebicie" i nagła zmiana obciążenia narzędzia. Może to spowodować szarpnięcie, zakleszczenie lub wyrwanie elementu. Ogranicza się to przez właściwe mocowanie i dobór parametrów.
Jak sprawdzić średnicę otworu w gotowym elemencie?
W praktyce używa się m.in. suwmiarki (pomiar wewnętrzny), sprawdzianów trzpieniowych lub odpowiednich mierników. Należy zapewnić stabilne ułożenie elementu, czyste krawędzie otworu oraz ostrożność, aby nie skaleczyć się na zadziorach. Pomiar powinien być powtarzalny.
Czy można zgadywać odpowiedź na podstawie wielkości liczb?
Nie warto. Zgadywanie na podstawie "typowych" średnic prowadzi do błędów, bo w zadaniu liczy się konkretna wartość przypisana do danego otworu. Lepsza strategia to odczyt z rysunku/tabeli, identyfikacja, którego otworu dotyczy wymiar, i dopiero wybór zgodnej liczby z odpowiedzi.
Jak przygotować się do pytań o wymiary na egzaminie BHP?
Ćwicz rozpoznawanie podstawowych pojęć (średnica, promień, otwór przelotowy), odczyt wymiarów oraz łączenie tego z praktyką stanowiskową (dobór narzędzi, osłony, mocowanie). Pomaga też przerabianie zadań z dokumentacją techniczną i analizowanie typowych pomyłek.
info

To pytanie poprawnie rozwiązuje 62% zdających egzamin. średnie

Specjaliści zwracają uwagę: "Średnica otworu przelotowego to wymiar określający średnicę otworu przechodzącego przez cały element."
