Wymiar "głębokości" w rysunku technicznym opisuje odległość mierzona w głąb materiału od wskazanej powierzchni odniesienia (najczęściej od czoła) do dna otworu, kieszeni albo do stopnia w otworze stopniowanym. W przypadku tulei z podtoczeniem (szerszą częścią otworu) głębokość dotyczy tego, jak daleko od czoła sięga szerszy odcinek otworu.

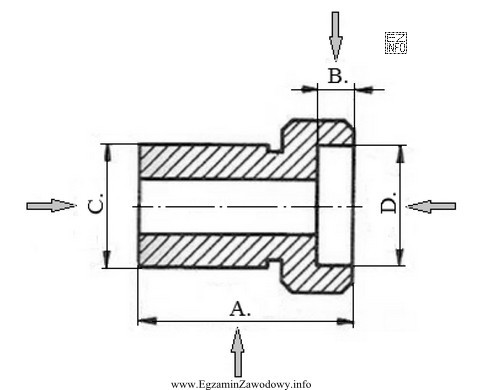

Odpowiedź "B – 15+0,2" jest poprawna, ponieważ na rysunku wymiar B jest poprowadzony tak, aby mierzyć od prawej krawędzi czołowej do wewnętrznego progu (stopnia) w otworze. To dokładnie definicja głębokości podtoczenia: od wejścia do miejsca, w którym zmienia się średnica otworu.
Pozostałe odpowiedzi nie opisują głębokości:
- "A – 50+0,03" odnosi się do długości całkowitej tulei wzdłuż osi, czyli wymiaru zewnętrznego elementu, a nie do wybrania wewnętrznego.
- "C – 90-0,15" dotyczy średnicy zewnętrznej (w przekroju jest to wymiar poprzeczny do osi, typowy dla średnic elementów obrotowych).
- "D – 45+0,1" dotyczy średnicy wewnętrznej szerszej części otworu, czyli wymiaru otworu, ale mierzonego w poprzek, a nie w głąb.
Warto też pamiętać o zapisie tolerancji: wartości typu "+0,2" lub "-0,15" są odchyłkami od wymiaru nominalnego i nie zmieniają rodzaju wymiaru (długość/średnica/głębokość). Na egzaminie najpierw rozpoznaj co jest mierzone (kierunek i punkt odniesienia), dopiero potem dopasuj liczbę i tolerancję.
