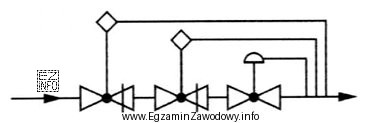

W stacji gazowej (np. redukcyjnej lub redukcyjno-pomiarowej) kluczowe urządzenia pełnią różne funkcje: jedne odpowiadają za zmianę parametrów pracy, inne za bezpieczeństwo i odcięcie dopływu w sytuacjach awaryjnych. W zadaniu trzeba oprzeć się na schemacie i wskazać, które urządzenia mają zostać przygotowane do montażu.
Odpowiedź "Reduktor i dwa zawory szybkozamykające." jest właściwa, ponieważ reduktor jest elementem wykonującym redukcję ciśnienia do poziomu wymaganego w dalszej części instalacji, a zawory szybkozamykające służą do szybkiego odcięcia przepływu gazu (np. w układzie zabezpieczeń lub w określonych sekcjach stacji). Zestaw reduktor + dwa zawory szybkozamykające odpowiada typowemu rozdzieleniu funkcji: regulacja ciśnienia oraz odcinanie.
Odpowiedź "Zawór szybkozamykający i dwa reduktory." jest nieprawidłowa, bo zakłada obecność dwóch reduktorów zamiast dwóch elementów odcinających. Dwa reduktory mogą występować w rozwiązaniach specyficznych (np. stopniowanie redukcji), ale nie wynika to automatycznie z samej idei stacji i musi być potwierdzone schematem – tutaj schemat wskazuje inny komplet.
Odpowiedź "Wydmuchowy zawór upustowy i dwa reduktory." jest błędna, ponieważ miesza rolę armatury upustowej (odprowadzenie/nadmiar ciśnienia) z elementami redukcji, pomijając wymagane na schemacie elementy szybkozamykające. Zawór upustowy nie zastępuje zaworu szybkozamykającego – to inne zabezpieczenie.
Odpowiedź "Reduktor i dwa wydmuchowe zawory upustowe." także jest nieprawidłowa: dwa zawory upustowe nie są równoważne dwóm zaworom szybkozamykającym i nie realizują funkcji szybkiego odcięcia. W praktyce egzaminacyjnej kluczowe jest czytanie symboli/oznaczeń na schemacie i przypisanie im funkcji, a następnie wybranie jedynego zestawu zgodnego z rysunkiem.
Wskazówka do nauki: przed wyborem odpowiedzi nazwij funkcję każdego elementu: reduktor = regulacja/obniżenie ciśnienia, zawór szybkozamykający = odcięcie, zawór upustowy = upust/odciążenie. Dopiero potem dopasuj wariant odpowiedzi.
