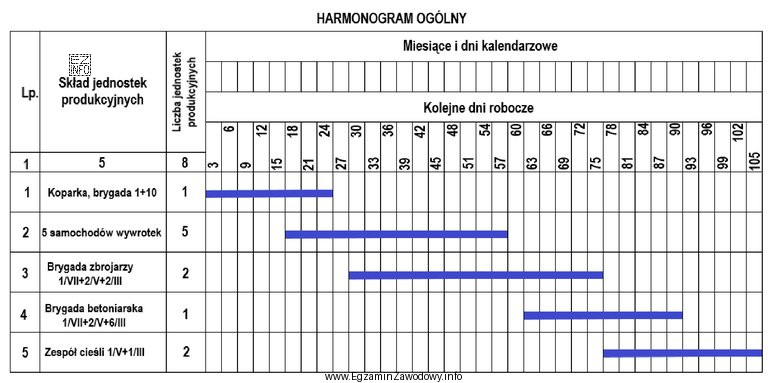

W harmonogramie ogólnym (wykresie Gantta) długość paska w danym wierszu pokazuje czas trwania pracy danej jednostki produkcyjnej (tu: koparki) wzdłuż osi czasu.
Kluczowe jest poprawne rozpoznanie skali osi. Na osi "kolejne dni robocze" wartości rosną co 3 i są zapisane naprzemiennie w dwóch rzędach (np. 3, 6, 9, 12, …). To oznacza, że jedna kolumna siatki = 3 dni robocze, a nie 1 dzień.
Następnie należy policzyć, ile pełnych kolumn obejmuje pasek pracy koparki. Pasek zaczyna się od początku osi (dzień 0) i kończy na prawej krawędzi kolumny oznaczonej w dolnym rzędzie jako 27. Zliczenie pól pokazuje, że pasek obejmuje 9 najmniejszych prostokątnych pól/kolumn.
Obliczenie jest więc proste:
- liczba kolumn: 9
- dni na kolumnę: 3
- czas pracy: 9 × 3 = 27 dni roboczych
Odpowiedź "24 dni." jest typowym skutkiem przerwania liczenia na widocznej liczbie 24 lub pominięcia ostatniego segmentu, mimo że pasek wykracza poza 24 i dochodzi do 27. Odpowiedź "16 dni" wynika zwykle z przyjęcia niewłaściwej liczby segmentów albo mieszania skali. Odpowiedź "8 dni." sugeruje błędne założenie, że jedna kolumna to 1 dzień lub że pasek jest krótszy niż w rzeczywistości.
W praktyce na budowie taki odczyt harmonogramu pomaga zaplanować dostępność sprzętu, zgrać roboty ziemne z kolejnymi branżami oraz oszacować koszty pracy maszyn i brygad.
