Wyjaśnienie poprawnej odpowiedzi:

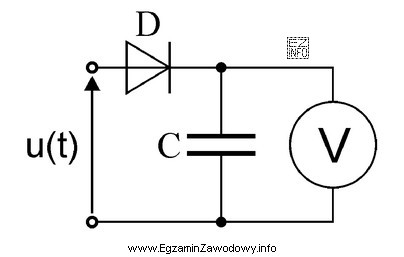

Przedstawiony na rysunku idealny przetwornik prostownikowy składa się z diody (D) i kondensatora (C), a także woltomierza (V). Układ taki jest typowym przykładem prostownika szczytowego, który przepuszcza tylko połówkę cyklu napięcia przemiennego (pozytywną lub negatywną w zależności od polaryzacji diody) i ładuje kondensator do wartości szczytowej tego napięcia. Woltomierz w takim układzie wskazuje wartość szczytową napięcia, które zostało wyprostowane przez diodę i zgromadzone na kondensatorze.
