KWALIFIKACJA ELM3 - CZERWIEC 2007

PYTANIE NR 27.

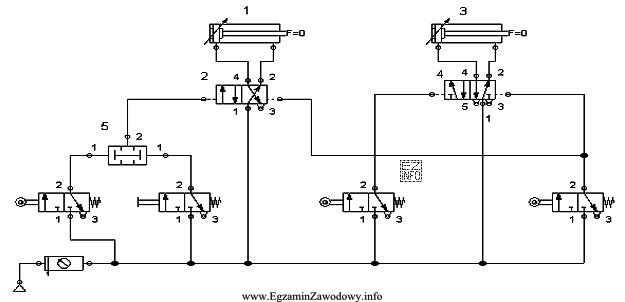

Na przedstawionym schemacie układu pneumatycznego liniowe przetworniki energii oznaczono cyframi
Ilustracja przedstawia schemat układu pneumatycznego, który jest częścią egzaminu zawodowego dla mechatroników w
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Liniowe przetworniki energii w pneumatyce to elementy wykonawcze zamieniające energię sprężonego powietrza na ruch postępowy. Na schematach są nimi przede wszystkim siłowniki (cylindry) pneumatyczne. Na przedstawionym schemacie symbole siłowników oznaczono cyframi 1 i 3; pozostałe elementy to zawory sterujące przepływem.

Pełne wyjaśnienie:

Liniowy przetwornik energii w pneumatyce to element, który zamienia energię sprężonego powietrza na energię mechaniczną ruchu liniowego (postępowego). W typowych układach przemysłowych taką rolę pełnią siłowniki pneumatyczne (nazywane też cylindrami).

Na schemacie pneumatycznym siłownik rozpoznaje się po znormalizowanym symbolu cylindra: prostokątny korpus oraz wysunięte na zewnątrz tłoczysko, często z dodatkowymi oznaczeniami (np. amortyzacja końca skoku). Takie elementy są wykonawcze: realnie poruszają mechanizm maszyny (popychają, dociskają, podnoszą, przesuwają).

W tym zadaniu elementy oznaczone cyframi 1 oraz 3 są właśnie siłownikami pneumatycznymi, więc stanowią liniowe przetworniki energii. Pozostałe wskazywane w odpowiedziach kombinacje zawierają elementy sterujące, takie jak zawory rozdzielające lub logiczne. Zawory nie są przetwornikami energii – ich zadaniem jest kierowanie strumienia powietrza, zmiana kierunku przepływu, odcinanie lub przełączanie sygnałów pneumatycznych.

Dlatego:

  • Odpowiedź "1 i 3" jest poprawna, bo obejmuje dwa elementy wykonawcze realizujące ruch liniowy.
  • Odpowiedzi "2 i 3", "2 i 4", "1 i 4" są błędne, ponieważ zawierają co najmniej jeden element, który nie zamienia energii na ruch postępowy (jest elementem sterowania przepływem/sygnałem).

Wskazówka egzaminacyjna: gdy w pytaniu pada hasło "przetwornik energii", najpierw szukaj elementów wykonawczych (siłowniki – ruch liniowy, silniki pneumatyczne – ruch obrotowy), a dopiero potem elementów sterujących (zawory, dławiki, logika).

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Liniowy przetwornik energii to element, który zamienia energię sprężonego powietrza na ruch postępowy. W praktyce najczęściej jest to siłownik pneumatyczny (cylinder), bo jego tłoczysko wykonuje ruch liniowy i może bezpośrednio napędzać mechanizm.
Na schemacie siłownik ma symbol cylindra: prostokątny korpus oraz linię tłoczyska wychodzącą na zewnątrz. Często widać też oznaczenia końców skoku lub amortyzacji. To element wykonawczy, a nie sterujący, więc zwykle jest "na wyjściu" układu.
Zawór rozdzielający nie wytwarza ruchu mechanicznego; on tylko przełącza drogi przepływu i steruje tym, gdzie popłynie sprężone powietrze. Energia jest zamieniana na ruch dopiero w siłowniku (ruch liniowy) lub w silniku pneumatycznym (ruch obrotowy).
Elementami wykonawczymi są te, które realizują ruch i pracę mechaniczną: przede wszystkim siłowniki pneumatyczne (ruch liniowy) oraz silniki pneumatyczne (ruch obrotowy). Zawory, dławiki czy logika pneumatyczna to elementy sterujące, a nie wykonawcze.
Siłownik jednostronnego działania ma zwykle powrót sprężyną i jest zasilany powietrzem tylko w jednym kierunku pracy. Siłownik dwustronnego działania ma dwie komory i powietrze realizuje ruch w obu kierunkach (wysuw i wsuw), co daje większą kontrolę i zastosowania w automatyce.
Tak, ale jest to przetwornik obrotowy, bo zamienia energię sprężonego powietrza na ruch obrotowy wału. W pytaniu o liniowe przetworniki energii należy wskazywać siłowniki (cylindry), bo one realizują ruch postępowy tłoczyska.
Najczęściej wtedy, gdy uczeń patrzy na schemat "blokowo" i wybiera elementy o najbardziej złożonych symbolach (np. 5/2) zamiast analizować funkcję. Pomaga reguła: zawór steruje, a siłownik wykonuje ruch i zwykle ma widoczne tłoczysko.
ISO 1219-1 opisuje graficzne symbole elementów układów pneumatycznych i zasady rysowania schematów. Dzięki temu siłowniki, zawory i inne elementy mają ujednoliconą symbolikę, a dokumentacja jest czytelna niezależnie od producenta komponentów.
W praktyce przemysłowej często spotyka się zakres około 4–8 bar, ale zawsze należy sprawdzić wymagania maszyny i elementów (siłownika, zaworów, przygotowania powietrza). Zbyt niskie ciśnienie obniży siłę, a zbyt wysokie może zwiększyć zużycie i ryzyko awarii.
Ćwicz rozpoznawanie symboli: siłowniki, zawory 3/2 i 5/2, dławiki, elementy logiczne. Ucz się też funkcji: kto steruje przepływem, a kto wykonuje ruch. Na egzaminie najpierw znajdź elementy wykonawcze, potem prześledź linie sterowania i zasilania.
info

Statystycznie 41% uczniów zna prawidłową odpowiedź. trudne

Specjaliści zwracają uwagę: "Liniowe przetworniki energii w pneumatyce to elementy wykonawcze zamieniające energię sprężonego powietrza na ruch postępowy."

Źródła:

  • ISO 1219-1, Fluid power systems and components — Graphical symbols and circuit diagrams — Part 1: Graphical symbols (źródło normatywne symboli na schematach pneumatycznych)

Materiały:

  • Karty katalogowe i symbole siłowników oraz zaworów (materiały dydaktyczne do pneumatyki)
  • Zestawy ćwiczeń z czytania schematów pneumatycznych dla mechatroników
  • Norma dotycząca symboli pneumatycznych (część o symbolach siłowników i zaworów)
