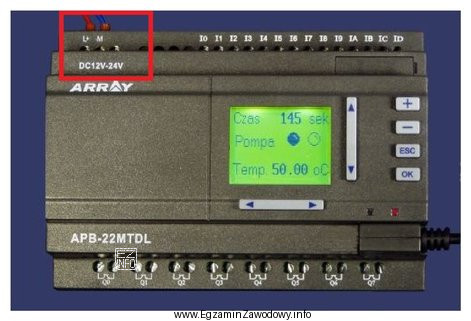

W układach automatyki przemysłowej miejsce podłączenia zasilania to element, do którego doprowadza się napięcie robocze (najczęściej przez zaciski śrubowe/sprężynowe lub dedykowane gniazdo). Na rysunkach i na obudowach bywa oznaczane symbolami napięcia, biegunowości lub opisem typu "L/N", "+/-", "24 V". Zaznaczenie ramką takiego obszaru zwykle dotyczy właśnie wejścia zasilania urządzenia.
Odpowiedź "wyjście sterownika" jest nieprawidłowa, ponieważ wyjścia sterownika (cyfrowe/analogowe) są przeznaczone do podawania sygnału na elementy wykonawcze (np. cewki styczników, elektrozawory) i zwykle są pogrupowane oraz opisane jako kanały wyjściowe. Konstrukcyjnie i funkcjonalnie to inny typ przyłącza niż zasilanie urządzenia.
Odpowiedź "złącze diagnostyczne" nie pasuje, bo diagnostyka służy do serwisu, konfiguracji lub odczytu informacji o stanie. Takie złącza mogą występować jako port serwisowy, ale nie są podstawowym punktem doprowadzenia energii do pracy sterownika/modułu.
Odpowiedź "złącze komunikacyjne" jest błędna, ponieważ porty komunikacyjne (np. do sieci przemysłowych) służą do wymiany danych i mają inne oznaczenia oraz często inny typ mechaniczny. Podłączenie zasilania do portu komunikacyjnego byłoby nie tylko niepoprawne funkcjonalnie, ale mogłoby doprowadzić do uszkodzenia urządzenia.
Wskazówka egzaminacyjna: gdy na ilustracji widzisz kilka podobnych gniazd, szukaj oznaczeń napięcia/biegunowości i typowych zacisków zasilania; porty komunikacyjne i diagnostyczne zwykle mają opisy nazw interfejsów lub numerację portów.
