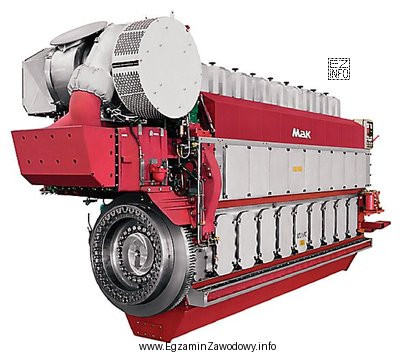

W pytaniu należy rozpoznać urządzenie pokazane na rysunku. Silnik spalinowy to zespół o charakterystycznej, masywnej konstrukcji: widoczny jest blok/korpus, część cylindrowa (w silnikach rzędowych lub układach wielocylindrowych), a także typowy osprzęt i przyłącza instalacji (paliwowej, smarowania, chłodzenia oraz dolotu/wylotu spalin). W praktyce siłowni statkowej jest to urządzenie centralne, większe gabarytowo od pojedynczych maszyn pomocniczych.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- Stanowisko pomp oznacza zwykle miejsce/układ z kilkoma pompami i armaturą (kolektory, zawory, przewody, filtry). Na rysunkach takie stanowiska rozpoznaje się po zestawie wielu podobnych agregatów pompowych, a nie po jednolitym korpusie silnika.
- Pompa wtryskowa jest elementem układu zasilania paliwem. To urządzenie mniejsze, często o zwartej obudowie, montowane przy silniku lub w jego pobliżu, ale nie stanowiące "głównej bryły" całej maszyny. Mylenie jej z silnikiem wynika z tego, że oba elementy występują blisko siebie w przestrzeni siłowni.
- Sprężarka rozruchowa to urządzenie do wytwarzania sprężonego powietrza (m.in. do rozruchu i zasilania instalacji pneumatycznej). Zwykle ma inną budowę zewnętrzną (korpus sprężarki, napęd, chłodnice/filtry, zbiorniki powietrza w otoczeniu) i nie przypomina wielocylindrowego zespołu silnikowego.
Wskazówka egzaminacyjna: przy pytaniach "Na rysunku przedstawiono…" zwracaj uwagę na skalę urządzenia, obecność elementów typowych dla silnika (blok, głowice/cylindry, kolektory) oraz na to, czy widzisz pojedynczą maszynę czy raczej stanowisko z wieloma podobnymi zespołami.
